EASY PIC7 FULL




Grafik LCD, Touch screen, kalem, karakte LCD, DS1820,
LM35 Sıcaklık Sensörü PAKETE DAHİLDİR.


EasyPIC7, PIC Mikrodenetleyici teknolojisinin öğrenilmesinde, başka ilave donanım ve yazılıma ihtiyaç duymadan kullanılabilecek  bir Uygulama ve Geliştirme setidir.

Güçlü yazılım desteği ile  makine dili komutlarını kullanarak ya da Basic , Pascal ya da C  Programlama dillerini bilenler için Compiler desteği ile  PIC programlamayı çok zevkli ve eğlenceli bir hale getirilmiştir.

USB2.0 Arabirim sayesinde ek bir programlama cihazına ihtiyaç duymadan hızlı ve
güvenli programlama yapabilirsiniz.
EasyPIC7 nın diğer geliştirme kartlarından farklı olan en büyük özelliği mikroICD (in circuit debugger) yani devre içi hata denetleyici özelliğine sahip olmasıdır.

mikroICD,  size etkin bir hata denetleme olanağını ve daha hızlı prototip oluştumanızı sağlar.  mikroICD donanım düzeyinde gerçek-zamanlı- hata denetleme (real-time-debugger) için etkin bir araçtır.  Bir mikroBasic/ mikroPascal/mikroC  programını bir host pic mikrodenetleyici üzerinde çalıştırmanıza olanak sağlar, ve program çalışırken değişken değerlerini, özel fonksiyon kayıtçılarını (SFR) ve bellek-Eeprom’un durumunu görebilirsiniz.  Aynı zamanda yeni mikroProg  ile daha hızlı programlama gerçekleştireceksiniz.


EasyPIC7 Geliştirme kartı  8, 14 , 18, 20, 28 ve 40 pin DIP kılıfa sahip
PIC10F, PIC12F, PIC16F ve PIC18F (PIC18F, PIC18LF, PIC18FJ and PIC18FK )
 mikrodenetleyicilerinden oluşan 250 adet entegreyi desteklemektedir.
Ürün, PIC18F45K22 ile gelmektedir.

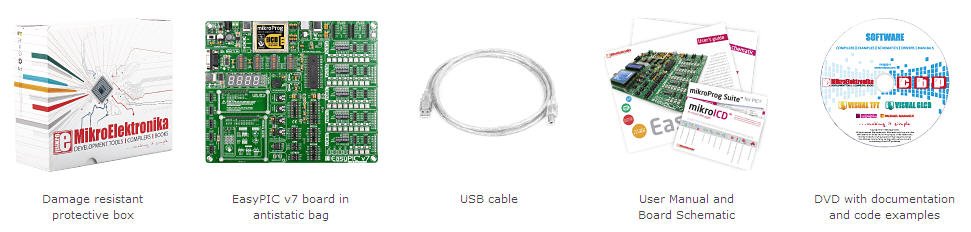

KUTU İÇERİĞİ
Easy PIC7 Board, Ürün CDsi, USB Kablo, Kullanım kitabı, Devre Şemaları (İng)
Grafik LCD, Touch screen, kalem, karakte LCD, DS1820, LM35 Sıcaklık Sensörü








 Kullanım
kılavuzu
 Örnek Uygulamalar
Devre Şeması



   KART ÜZERİNDEKİ DONANIMLAR




USB 2.0 on-board programmer and debugger

Board üzerindeki USB 2.0 destekli programlama arabirimi, ilave bir programlayıcıya ihtiyaç duymadan ve PIC entegresini devre üzerinden sökmeden programlama imkanı sağlamaktadır. Ürünle birlikte gelen mikroProg yazılımı sayesinde flash tipindeki tüm PIC mikrodenetleyicilerini programlayabilirsiniz.







ICD Konnektör ve
USB iletişim portu
LM35,DS1820 soketleri
ve Buzzer devresi
Port Çıkışları, Pull up/down
çıkışlar için  ledler
USB Uart ve RS232
Devreleri

I2C Eprom Devresi

7 Segment Display Devresi

GLCD ve Dokunmatik Panel
Karakter LCD
Osiloskop probları için
GND pinleri

3.3Volt ve 5 Volt Güç kaynağı




Ürün ile birlikte gelen  CD içeriğinde de; Basıc ve Pascal  C Compiler ların demo versiyonları (2K lık .hex limitli) ile Assembler,
Basıc, Pascal ve C  Compiler da hazırlanmış örnek programlar  ve pdf dokumanlar,   ISP programmer  yazılımı ve  devre şemaları  verilmektedir



Kutu içeriği;
Easy PIC7 Board, Ürün CDsi, USB Kablo, Kullanım kitabı, Devre Şemaları (İng)
Grafik LCD, Touch screen, kalem, karakte LCD, DS1820, LM35 Sıcaklık Sensörü
