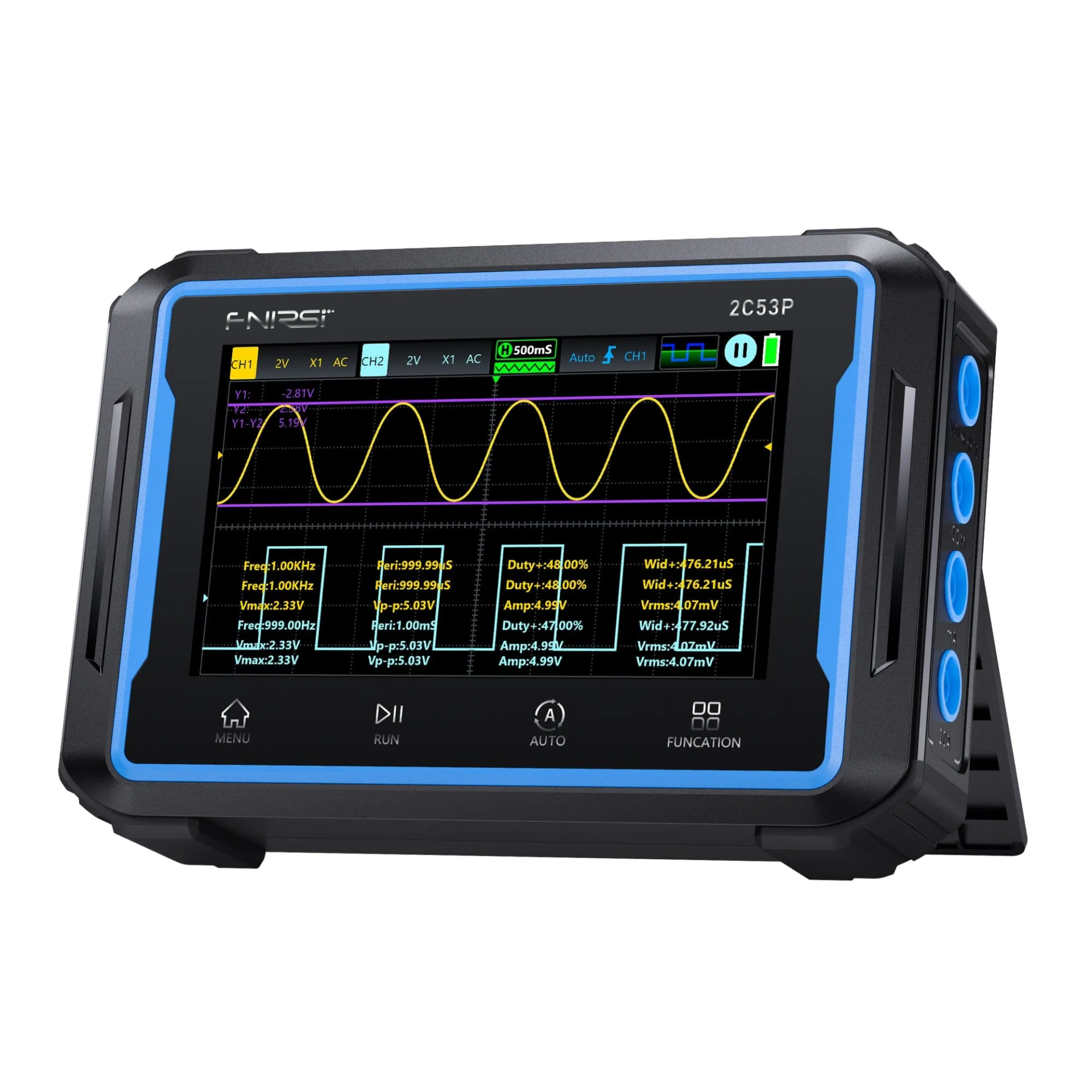

2C53P 3in1 50MHz 2 Kanal 250MSa/s El Tipi Dijital Tablet Osiloskop & Multimetre & Sinyal Jeneratörü
FNIRSI 2C53P - 2 Kanal - 50MHz - 250MSa/s
El Tipi Dijital Tablet Osiloskop & Multimetre & Sinyal Jeneratörü
3'ü 1 Arada
FNIRSI 2C53P, kapsamlı fonksiyonlara ve yüksek pratikliğe sahip çift kanallı bir dijital osiloskoptur. Bu cihazın 3 ana işlevi vardır:
1. Osiloskop, FPGA + MCU + ADC donanım mimarisini benimser, 250MS / s örnekleme hızına, 50MHz analog bant genişliğine sahiptir ve ± 400V tepe voltaj ölçümünü destekler. Dalga formu ekran görüntülerini, kaydetmeyi ve görüntülemeyi destekler;
2. Dahili 4,5 basamaklı 19999 noktalı gerçek RMS multimetre, AC ve DC voltaj ve akım ölçümlerini destekler.
3. Dahili fonksiyon sinyal jeneratörü, maksimum 10MHz çıkış frekansı ile 12 çeşit fonksiyon sinyali verebilir ve çıkış frekansı, genliği ve görev döngüsü ayarlanabilir.
4,3 inç 480*272 çözünürlüklü dokunmatik ekran ve 4 saate kadar bekleme süresi sağlayan dahili 4000mAh şarj edilebilir lityum pil kullanır.
Elektronik bakım personeli ve elektronik bölümü öğrencileri için ideal çok işlevli bir araçtır.
3'ü 1 Arada Tasarım ve Kapsamlı Ölçüm
50MHz bant genişliğine sahip osiloskop, 4,5 basamaklı yüksek hassasiyetli multimetre ve 10M sinyal jeneratörü fonksiyonlarını tek bir ünitede birleştirir. Çok yönlü ve hassas elektronik sinyal algılama ve analizi sağlayan 4,3 inç IPS dokunmatik ekrana sahiptir. Bu çok yönlü tasarım, hem profesyonel test gereksinimlerini hem de eğitim deneylerinin çeşitli ihtiyaçlarını karşılar.
Osiloskop Fonksiyonu
İkincil analiz için USB kablosu ile bilgisayarlara bağlanabilen osiloskop görüntülemenin yönetimi kolaydır ve profesyonelliği daha kolay hale getirir. Profesyonel ve uygun veri yönetimi sağlamak için görüntü kaydetme / görüntüleme / silme desteği. Güçlü dalga formu hesaplama yeteneği, gerçek zamanlı, doğru toplama, çıkarma, çarpma ve bölme işlemleri, karmaşık sinyallerin derinlemesine analizi ve işlenmesi, dalga formu hesaplama ekranı daha net, sinyal işleme ve sorun gidermede yardımcı olur.
Sinyal Jeneratörü Fonksiyonu
Bu sinyal üreteci, sinüs dalgaları, dikdörtgen dalgalar, testere dişi dalgalar, yarım dalgalar, tam dalgalar, pozitif kademeli dalgalar, ters kademeli dalgalar, doğru akım sinyalleri, üstel yükselme/düşme, çoklu ses sinyalleri ve sink darbelerini kapsayan 12 çeşit ayarlanabilir dalga formuna sahiptir. Bu, çeşitli sinyal ortamlarını taklit etmek, sistem yanıtlarını değerlendirmek ve eğitim gösterimlerini geliştirmek için yüksek esneklik ve pratiklik sunar.
Multimetre Fonksiyonları
DC voltaj, AC voltaj, yüksek akım, düşük akım, direnç ölçümü, kapasitans ölçümü, sıcaklık ölçümü, diyot ölçümü ve açma/kapama ölçüm fonksiyonlarını destekleyerek elektronik mühendisliği, bakım hata ayıklama ve eğitim araştırmaları için kullanışlı bir araç haline getirir.
Akıllı Yanmaz Tasarım
FPGA+MCU+yüksek hızlı ADC mimarisinin kombinasyonu, pürüzsüz ve net dalga formu görselleştirmesini garanti eder. G+G temperli iki kat cam ekran ve darbeye dayanıklı silikon çerçeve, cihazın yalnızca aşınmaya karşı dayanıklı olmasını değil, aynı zamanda zahmetsizce taşınabilir olmasını ve çeşitli zorlu ortamlara sorunsuz bir şekilde uyum sağlamasını sağlar. Akıllı yanmazlık özelliği ve çift sigorta sistemi ile geliştirilmiş olan cihaz, yanlış yapılandırma durumunda bile daha güvenli bir çalışma sağlayarak kullanıcı güvenliğini daha da artırır.
Güçlü Veri Analizi ve Depolama
Bu cihaz FFT spektrum analizi, matematiksel işlemler, imleç ölçümü, X-Y modu ve diğer fonksiyonları destekler. 19.6K LUTs mantıksal kaynaklar ve gerçek depolama derinliği ile donatılmıştır ve 5 gruba kadar ölçüm verisi kaydedebilir. Bu, veri yönetiminin derinlemesine analizine ve görselleştirilmesine olanak tanır.
Kullanışlı Çalışma ve Verimli Tetikleme
Hızlı kurulum için tek düğmeli Otomatik işlevi, zayıf sinyallerin hassas konumlandırılması için 20M bant genişliği sınırlama işlevi ve karmaşık ölçüm ihtiyaçlarına uyum sağlamak için çoklu tetikleme modları ile çalışma arayüzü basit ve sezgiseldir, böylece her ölçüm verimli ve doğru olur. Veri görselleştirme ve hassas bellek işlevi sayesinde, çeşitli ölçüm parametrelerindeki değişiklikler gerçek zamanlı olarak yakalanır ve görüntülenir, net ve özlü bir veri trend grafiği oluşturarak veri analizini daha sezgisel ve doğru hale getirir.
Şarj Edilebilir Pil ve Yüksek Taşınabilirlik
Dahili 4000mAh yüksek kapasiteli Li-ion pil, uzun ömürlü güç desteği sağlar. Hafif ve taşınabilir gövde tasarımı taşımayı kolaylaştırır. Laboratuvar araştırmaları, eğitim gösterileri veya dış mekan bakımı için pratik bir elektronik ölçüm aracıdır. Elektronik devreleri test etmek ve hata ayıklamak, elektronik, iletişim, bilgisayar vb. sorunlarını gidermek ve onarmak için uygundur.
Osiloskop
| Ürün Kategorisi | Dijital Osiloskop |
|---|---|
| Kanal | Çift kanal |
| Bant genişliği | 50MHz |
| Gerçek Zamanlı Örnekleme Oranı | 250MSa/s |
| Depolama Derinliği | 64Kbyte'a kadar |
| Giriş Direnci | 1MΩ |
| Zaman Tabanı Aralığı | 10ns/div - 10s/div |
| Dikey Hassasiyet | 10mv/bölüm - 10v/bölüm |
| Ölçülen Maksimum Voltaj | ±400V |
| Dikey Çözünürlük | 8 bit |
| Sondaj | 1x/10x |
| Depolama Alanı | 13M |
| Bant Genişliği Sınırı | 20MHz sınırını destekler |
| Tetikleme Modu | Otomatik / Normal / Tek |
| Tetikleyici Türü | Yükselen / Düşen kenar |
| Tetik Seviyesi | 8 div (pozitif/negatif) |
| Dalga Formu Görüntüleme Modu | XY / YT / Kaydır |
| Giriş Bağlantısı | AC/DC |
| Ölçülen Veriler | Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid- |
| Matematik Hesaplamaları | 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, FFT |
| Dalga Formu Ekran Görüntüsünü Kaydet | Evet |
Fonksiyon Üreticisi
| Ürün Kategorisi | Fonksiyon Üreticisi |
|---|---|
| Kanal | Tek kanal |
| Sıklık | 0-10MHz (Sinüs dalgası: 10MHz, diğer dalga formları 5MHz) |
| Genlik | 0,1-3,0V |
| Kare Dalga Görev Döngüsü | 0-100% |
| Sinyal Türü | sinüzoidal dalga, kare dalga, testere dişi dalgası, yarım dalga, tam dalga, pozitif adım dalgası, negatif adım dalgası, DC sinyali, üstel artış, üstel düşüş, çoklu ses ve senkron darbesi |
Multimetre
| Ürün Kategorisi | Multimetre | Doğruluk |
|---|---|---|
| DC Voltajı | 1.9999V / 19.999V / 199.99V / 1000.0V | ±(0.5%+3) |
| AC Voltajı | 1.9999V / 19.999V / 199.99V / 760.0V | ±(1%+3) |
| Doğru Akım | 19,999mA / 199,99mA / 1,9999A / 9,999A | ±(1,2%+3) |
| AC Akımı | 19,999mA / 199,99mA / 1,9999A / 9,999A | ±(1,5%+3) |
| Rezistans ① | 19,999MΩ / 1,9999MΩ / 199,99KΩ / 19,999KΩ | ±(1,5%+3) |
| Rezistans ② | 1,9999KΩ / 199,99Ω | ±(0,5%+3) |
| Kapasitans ① | 999,9μF / 99,99μF / 9,999μF / 999,9nF / 99,99nF / 9,999nF | ±(2,0%+5) |
| Kapasitans ② | 9,999mF / 99,99mF | ±(5,0%+20) |
| Sıcaklık | (-55~1300°C) / (-67~2372°F) | ±(2,5%+5) |
| Diyot | Evet | - |
| Süreklilik Testi | Evet | - |
Paket İçeriği
FNIRSI 2C53P aşağıdakilerle birlikte gelir:
- 2x 10X prob
- 1x Timsah klip probu
- 1 x Şarj Cihazı
- 1x Multimetre probu
- 1x USB-C şarj kablosu
