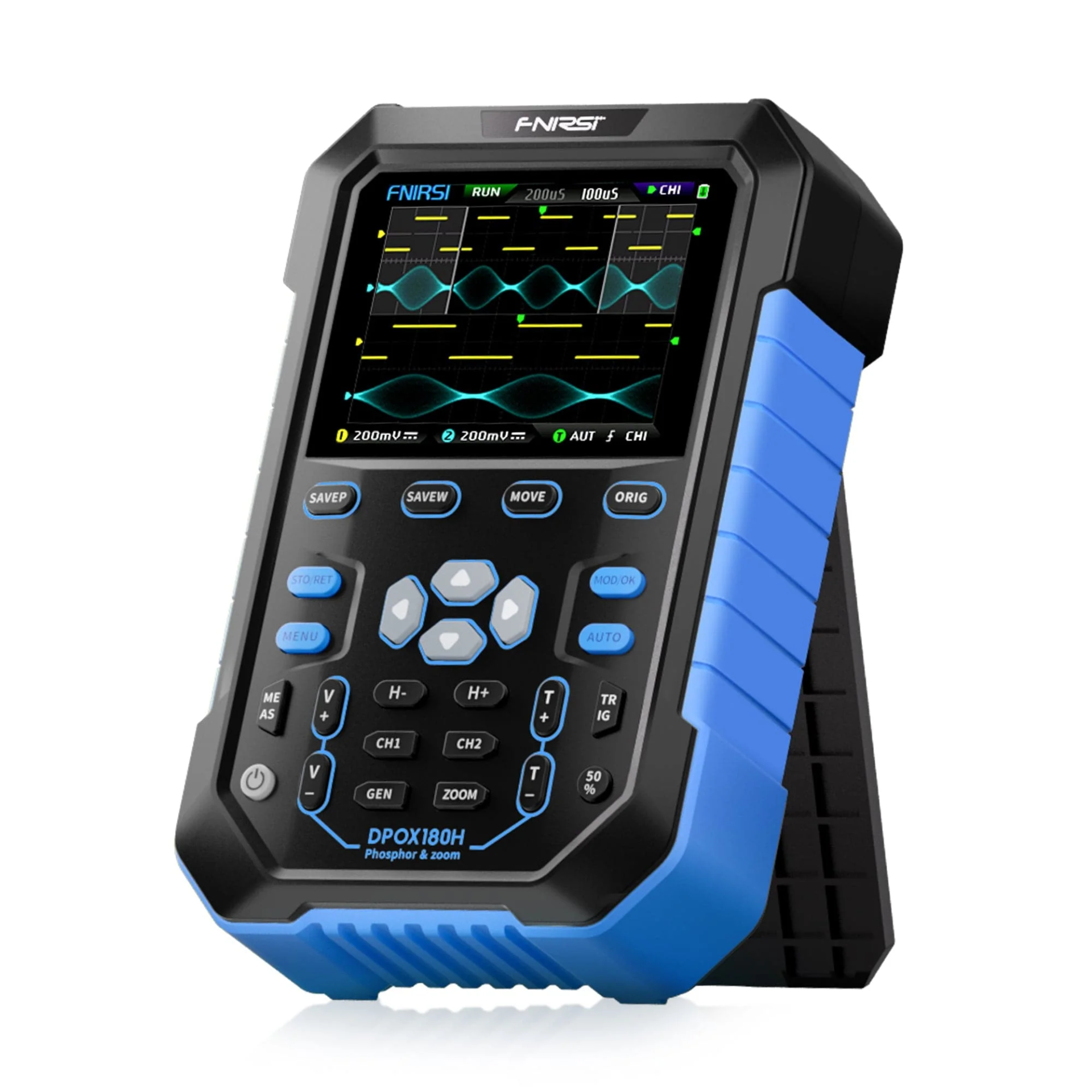

DPOX180H 2 Kanal 180MHz El Tipi Fosfor Dijital Osiloskop ve Sinyal Jeneratörü
FNIRSI DPOX180H
2x180MHz - 3DB 50000wfms/s Dijital Osiloskop + 20MHz Sinyal Jeneratörü
El Tipi Fosfor Dijital Osiloskop ve Sinyal Jeneratörü
DPOX180H, sinyal üreteci işlevine sahip, uygun maliyetli, el tipi 2 kanallı bir dijital fosfor osiloskoptur. Osiloskop, gerçek zamanlı 500MSPS örnekleme hızına ve 180MHz analog bant genişliğine sahiptir. Görüntüleme açısından yüksek kontrastlı 2.8 inç IPS tam görüşlü LCD ekran ve dijital floresan teknolojisi kullanılmıştır. Dalga formu görüntüleme efekti iyidir ve renk grupları gri tonlama ve renk sıcaklığıdır.
50000wfm/s'ye varan dalga biçimi yenileme hızıyla anormal sinyallerin düşük olasılıkla görüntülenmesi daha kolaydır. Zaman tabanlı sistem, dijital protokol sinyallerinin kolay analizi için bir ZOOM zaman tabanı içerir. Üç kez temel YT, XY ve yuvarlanma modlarına sahiptir. 5mV kadar düşük bir dikey hassasiyetle, 5mVPP'nin küçük sinyallerini daha iyi ölçebilir.
Ultra yüksek sinyal-gürültü oranı, tamamen kapalı koruma önlemleri, kararlı devre geri besleme tasarımı, dalga biçimini temiz ve net hale getirir. Orijinal ayarlanabilir otomatik bant genişliği limiti ve uyarlanabilir ayarlanabilir tetik bastırma, nispeten büyük gürültülü sinyalleri analiz etmek ve ölçmek için uygundur.
20MHz üzerindeki gürültüyü filtreleyebilir. Tetik, yüksek hassasiyetle dijital tetikleme teknolojisini benimser. Üç tetik modu vardır: otomatik/tekli/normal. Ayrıca periyodik sinyalleri, patlama sinyallerini ve protokol sinyallerini yakalama konusunda güçlü bir yeteneğe sahiptir.
DDS sinyal oluşturucu, 14 çeşit fonksiyon sinyali dalga formuna ve ücretsiz özelleştirilmiş bir kesme dalga formuna sahiptir. Sinüs dalgasının frekansı 20MHz'e, diğer dalga biçimleri ise 10MHz'e kadar ulaşabilir. Orijinal doğrama çıkış işlevi, 500 adede kadar özelleştirilmiş sinyali saklayabilir.
250 adede kadar dalga formu verisi seti veya 90 resim saklanabilir ve aynı anda 500 yakalanan dalga verisi saklanabilir. Veri tarayıcısı, halihazırda kayıtlı olan dalga formu verilerine ve resimlere göz atabilir ve bunları görüntüleyebilir ve dalga formu verileri, yakınlaştırma ve taşıma gibi işlemleri destekler.
Yüksek voltajlı yanma önleyici koruma ile tüm dişliler 400V'a kadar yüksek voltaja dayanabilir. USB veri aktarımı, resim dosyalarını kopyalamak için bir bilgisayara bağlayabilir ve sistem yükseltmeleri için sistem dosyalarını osiloskopa kopyalayabilirsiniz. 5V2A hızlı şarj ve 1 saatte %80 şarj edebilir.
| Üretici Firma | FNIRSI |
|---|---|
| Ürün Kategorisi | Dijital Osiloskop |
| Kanal Sayısı | 2 |
| Analog Bant Genişliği | 180MHz |
| Giriş Bağlantısı | DC/AC |
| Yükselme Süresi | 2.5ns |
| Depolama Derinliği | 120Kpts |
| Giriş Empedansı | 1MQ-18PF |
| Dikey Hassasiyet | 5mV-10V (1X) |
| Zaman Tabanı Aralığı | 5nS-50S |
| DC Doğruluğu | ±2% |
| Zaman Doğruluğu | ＋0.01% |
| Tetik Algılama | Dijital Tetik |
| Tetikleme Modu | Otomatik/Tek/Normal |
| Tetik Kenarı | Yükselen/Düşen |
| Ölçüm Aralığı | 40mV-80V (1X) |
| Ekran Görüntüsü Depolama | 90 |
| Yakalama Sinyali | 500 |
| Yuvarlanma Modu | Destekler |
| XY Modu | Destekler |
| Otomatik Ayarlama | Destekler |
| Dalga Formu Yöneticisi | Destekler |
| Yüksek Gerilim Yanma Koruması | Destekler |
| Ekran Boyutu | 2.8 inç |
| Ekran Çözünürlüğü: | 320x240 |
| Ekran Teknolojisi: | IPS tam görünüm |
| Genişletme Arayüzü | USB iletim arayüzü |
| Otomatik Kapanma | 5 dakika - 2 saat |
| Donanım Yazılımı Yükseltmesi | Desteklenen iOS görüntü yükseltmesi |
| Şarj Gereksinimleri | 5V 2A |
| Akü Kapasitesi | 3000mAh |
| Bekleme Süresi | Tam şarjla 3.5 saat |
| Sinyal Oluşturucu | 14 Standart fonksiyon sinyali |
| Dalga Biçimi Depolama | 250 Grup |
| Parametre Ölçümü | 12 Çeşit |
| İmleç Ölçümü | Frekans / Periyot / Genlik |
| 20m Donanım Bant Genişliği Sınırlaması | Destekler |
| Dijital Fosfor Teknolojisi | Destekler |
| Renk Sıcaklığı Göstergesi | Destekler |
| Yakınlaştırma Ölçeklendirme Zaman Tabanı | Destekler |
| Dalga Biçimi Çıkışı | Destekler |
| Ayarlanabilir Otomatik Bant Genişliği Sınırlaması | Destekler |
| Ürün Ağırlığı | 0.54kg |
| Ürün Ölçüsü | 13.5x9x4cm |
Paket İçeriği
- 1 x Dijital Osiloskop
- 2 x 200 MHz Osiloskop Probu
- 1 x Şarj Cihazı
- 1 x USB Kablo
- 1 x Kullanım Kılavuzu (İngilizce)
