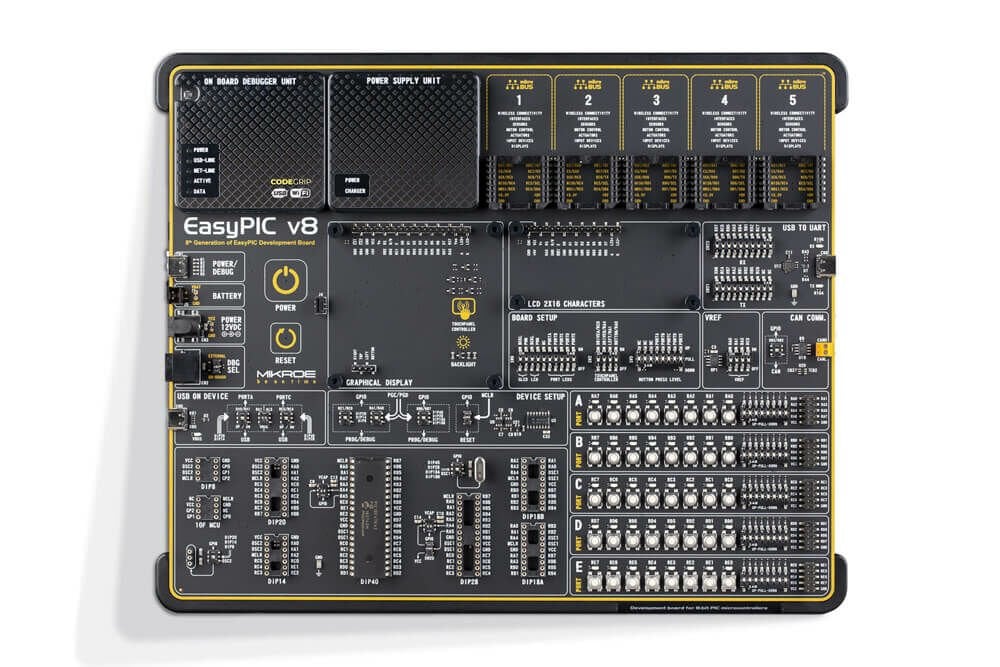

EasyPIC v8 PIC Geliştirme Kartı

EasyPIC v8 kartı, MikroElektronika tarafından tasarlanmış bir PIC geliştirme kartıdır. Kart, WiFi üzerinden yapılan ilk hata ayıklama ve programlamayı birleştirerek, tehlikeli çevre, tarımsal ortam ve yüksek binalar gibi hemen hemen hiç erişilemeyen yerlerde bile tam debug ve programlama erişimini koruyarak geliştirme için sınırsız olanaklar sunar

ON-BOARD PROGRAMMER-DEBUGGER

SUPPORT WIDE RANGE OF PIC MCUS

Geniş yelpazedeki 8 bit MCU'lar arasından seçim yapın

EasyPIC v8, yalnızca 8 pinli en küçük PIC MCU cihazlarından 40 pinli "devlere" kadar geniş bir 8 bit PIC MCU yelpazesini kapsar.
Kart PIC18F47K42 ve 8MHz Kristal osilatör ile birlikte gelir.

Sekiz farklı DIP soketi

DIP8'den DIP40'a kadar tüm DIP soketleri, en küçüğünden en büyüğüne kadar MCU'ların özel olarak yerleştirilmesine olanak tanır. Geliştirme kartına aynı anda yalnızca tek bir MCU takılabilir.

Geliştirilmiş kalite ve tasarım

Yüzeye monte teknoloji standardı, geliştirilmiş priz kalitesi ve ergonomik tasarımıyla sağlam, kompakt bir tasarım sağlayarak rahat proje geliştirme olanağı sağlar.

LCD & GLCD/TFT EKRAN KARTLARI

İki ekran konektörü

EasyPIC v8 geliştirme kartı iki ekran konektörüyle donatılmıştır; bunlardan biri, LCD'yi 4 bit modunda bağlamak için kullanılan 1x16 pinli bir başlıktır.
İkincisi, 128x64 piksel çözünürlüklü monokromatik GLCD'yi ve gelişmiş grafik içeriğini gösterebilen EasyTFT Board'u destekleyen tek sıralı 20 pinli başlıktır.

Grafiksel veya metinsel içeriği görüntüleme

Temel 8 bit PIC MCU cihazlarının bile bunları kullanmasına ve grafiksel veya metinsel içeriği görüntülemesine olanak tanıyan iki ekran seçeneği.
Bunlardan biri, çalışması için ana bilgisayar MCU'sundan minimum işlem gücü gerektiren 2x16 karakterli LCD modülüdür. Diğer seçenek ise KS108 (veya uyumlu) ekran sürücüsünü temel alan tanıdık GLCD'dir veya uygulamanızı yükseltmek istiyorsanız EasyTFT mükemmel bir seçimdir.

Dirençli dokunmatik panel

EasyPIC v8 gerekli devreyi sağlayarak dirençli dokunmatik panelin kurulu MCU ile arayüz oluşturmasını sağlar.
Dirençli dokunmatik panel iki ayrı konektör üzerinden desteklenir: bir adet 4 pinli düz kablo konektörü (FFC) ve bir adet 1x4 pinli başlık.

HIZLI PROTOTİPLEME İÇİN İDEAL

Hızlı prototip oluşturma, mühendisin tasarım fikirlerini, yeteneklerini ve sınırlamalarını ölçülebilir araçlarla öngörmesi için en verimli ve zahmetsiz yolu seçmesine olanak tanır. Bu, pazara ulaşma süresi baskısını ortadan kaldıran en önemli faktördür.

Geliştirilmiş mikroBUS™ soketleri

EasyPIC v8, 1518 farklı Click Board™' dan herhangi birini yerleştirebileceğiniz beş adet gelişmiş mikroBUS™ soketi sunarak dünyadaki en geniş kart üstü eklenti seçeneğiyle sonsuz sayıda olasılık sunar.

Kullanıma hazır Click Board™

1518 Click Board™ mevcut olup , pin çıkışı ve boyuta göre standartlaştırılmış, dünyada en hızlı büyüyen eklenti kart yelpazesidir.
Hızlı gelişmeyi artırır ve pazara çıkış süresini hızlandırırlar. Bu kullanıma hazır kartlar herhangi bir ek donanım konfigürasyonu gerektirmez.
Kullanılan bileşenler için en iyi performansı sunacak şekilde tasarlanan bu cihazlar, geliştiricileri genellikle prototip oluşturma aşamasıyla ilişkili test etme ve sorun giderme işlerinden kurtarır.

Sonsuz modülerlik

Kullanıma hazır Click Board™, donanım ve yazılımı sıfırdan geliştirmek yerine eksiksiz çözümler sunarak zamandan ve paradan tasarruf sağlıyor.
Bu kategorilerden yüzlerce Click board™ arasından birini seçin: karışık sinyal, kablosuz bağlantı, depolama, arayüz, ekranlar, insan-makine arayüzü, adaptör, saat ve zamanlama, motor kontrolü, güç yönetimi ve ses ve ses.

BİRİNCİ SINIF GÜÇ KAYNAĞI

Son teknoloji güç kaynağı

EasyPIC v8, sürekli güç dağıtımı ve benzeri görülmemiş esneklikle son teknoloji ürünü güç kaynağı sunar. Güç kaynağı modülü, gücü gürültüsüz bir şekilde düzenlemek, filtrelemek ve dağıtmak için dikkatlice tasarlanmıştır.
Ayrıca kullanışlı kapasitif GÜÇ ve SIFIRLAMA düğmelerine sahiptir.

Programlanabilir voltaj referansı

PSU, 0V ila 4,096V aralığında çok doğru, programlanabilir bir voltaj referansı (VREF) sağlayabilir. A/D ve D/A dönüştürücüler, karşılaştırıcılar vb. dahil birçok farklı uygulama için çok kullanışlıdır. MCP4726 DAC, I2C arayüzü üzerinden CODEGRIP modülü tarafından kontrol edilir ve programlanır. Çıkışta ek bir tamponlama sağlamak için tek bir raydan raya işlemsel amplifikatör olan MCP606 kullanılır.

Kesintisiz güç kaynağı

Güç kaynağı ünitesi kullanılabilecek çok çeşitli güç kaynaklarını destekler: Harici 12VDC, USB-C konektörü ve Li-Po/Li-ION pil.
Pille birlikte harici veya USB güç kaynağı kullanıldığında kesintisiz güç kaynağı (UPS) işlevselliği sağlayan Güç OR-ing seçeneği de desteklenir.

WİFİ PROGRAMLAMA VE HATA AYIKLAMA

Yerleşik WiFi programlayıcı ve hata ayıklayıcı

EasyPIC v8 geliştirme kartı, 8. nesil MikroE geliştirme kartlarının dünya çapında benzersiz özelliklerini sunar ; bunların arasında en yenilikçi olanı WiFi üzerinden programlama ve hata ayıklamadır. PIC için CODEGRIP, EasyPIC v8 geliştirme kartına entegre edilmiş, WIFI üzerinden ilk gömülü programlayıcı ve hata ayıklayıcıdır.

İstediğiniz zaman, istediğiniz yerden erişin

Dünyanın her yerinden programlayabilir ve hata ayıklayabilirsiniz. Sınırsız olanaklarla geliştirme kartınızı tehlikeli ortamlar, tarımsal ortamlar ve yüksek binalar gibi hemen hemen erişilmesi zor yerlere yerleştirirken tam hata ayıklama ve programlama erişimini de koruyabilirsiniz.

Nerede olursanız olun teknik destek

WiFi hata ayıklama, nerede olursanız olun doğrudan donanımınıza teknik destek sağlar.
Danışma, sorun analizi ve sorun çözmeyi kapsayan öncelikli teknik desteğe ihtiyacınız varsa Premium Teknik Destek sayfasını ziyaret edin .

ÜST DÜZEY KULLANICI DENEYİMİ

Tasarım gereği sağlam

EasyPIC v8 geliştirme kartı 3,2 mm kalınlığındadır, sağlam ve dayanıklı tasarımı, kartın çalışırken bükülmesini ortadan kaldırır. Kartın tüm bileşenleri sıva üstü teknoloji standardında üretilerek kompakt bir tasarıma olanak sağlar.

Ayakları üzerinde sağlam

Kaymaz pedli, yüksekliği ayarlanabilir standından, rahat proje geliştirme olanağı sağlayan ergonomik tasarıma kadar her ayrıntı dikkatle düşünülmüştür.

Sezgisel düzeni temizleyin

EasyPIC v8, temiz ve zarif bir tasarıma sahip olup, kullanıcının onu nasıl kuracağını ve ihtiyaçlara göre nasıl kolayca ayarlayabileceğini anında anlamasını sağlar. Geliştirme panosu, anahtarlar, düğmeler ve konektörler gibi tüm ilgili etkileşimli bileşenlerin mantıksal olarak konumlandırılacağı ve birlikte gruplandırılacağı şekilde düzenlenmiş birkaç bölüme ayrılmıştır.
