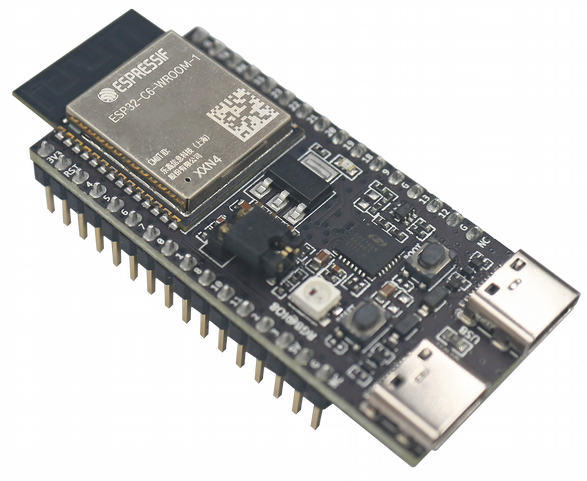

ESP32-C6-DevKitC-1-N8 Geliştirme Kartı
Stok Kodu : 103.06.03.02
595,73 TL
* 64,39 TL den başlayan taksitlerle!
ESP32-C6-DevKitC-1-N8
Orijinal Kutulu
ESP32-C6-DevKitC-1-N8 Teknik Özellikler Tablosu
| Ana bileşenler | Açıklama |
|---|---|
| ESP32-C6-DevKitC-1-N8 | Espressif'ten ESP32-C3-WROOM-02, Wi-Fi ve Bluetooth LE'yi bir arada sunan güçlü ve genel amaçlı bir modüldür. Bir PCB anteni ve 4 MB SPI flaşı vardır. |
| 5V - 3,3 V LDO | 5 V'luk bir kaynağı 3,3 V'luk bir çıkışa dönüştüren güç regülatörü. |
| 3.3V Güç Açık LED'i | USB gücü karta bağlandığında açılır. |
| PIN başlığı | Mevcut tüm GPIO pinleri (flaş için SPI veriyolu hariç) kart üzerindeki pin başlıklarına ayrılmıştır. Ayrıntılar için lütfen Başlık Bloğuna bakın. |
| USB-UART Köprüsü | Tek USB-UART köprü yongası, 3 Mbps'ye kadar aktarım hızları sağlar. |
| ESP32-C6 USB C Tipi Bağlantı Noktası | USB 2.0 tam hız ile uyumlu ESP32-C6 yongasındaki USB Type-C bağlantı noktası. 12 Mbps'ye kadar aktarım hızına sahiptir (Bu bağlantı noktasının daha hızlı olan 480 Mbps yüksek hızlı aktarım modunu desteklemediğini unutmayın). Bu bağlantı noktası, karta güç beslemesi, çipe uygulamaların yanıp sönmesi, USB protokollerini kullanarak çip ile iletişim ve ayrıca JTAG hata ayıklaması için kullanılır. |
| Önyükleme Düğmesi | İndir düğmesi. Önyükleme düğmesini basılı tutmak ve ardından Sıfırla'ya basmak , seri bağlantı noktası aracılığıyla ürün yazılımı indirmek için Ürün Yazılımı İndirme modunu başlatır. |
| Mikro USB Bağlantı Noktası | USB arabirimi. Anakart için güç kaynağı ve bir bilgisayar ile ESP32-C3 yongası arasındaki iletişim arabirimi. |
| Yeniden başlatma tuşu | Sistemi yeniden başlatmak için bu düğmeye basın. |
| USB-UART Köprüsü | Tek USB-UART köprü yongası, 3 Mbps'ye kadar aktarım hızları sağlar. |
| RGB LED | GPIO8 tarafından sürülen adreslenebilir RGB LED. |
| J5 | Akım ölçümü için kullanılır. Akım Ölçümü bölümündeki ayrıntılara bakın. |
| USB Type-C'den UART Bağlantı Noktasına | Panoya güç beslemesi, çipe flaş uygulamalarının yanı sıra yerleşik USB-UART köprüsü aracılığıyla ESP32-C6 yongası ile iletişim için kullanılır. |
ESP32-C6-DevKitC-1-N8 için Gerekli Donanımlar
Not: Uygun bir USB kablosu kullandığınızdan emin olun. Bazı kablolar sadece şarj içindir ve gerekli veri iletimi sağlamaz ve geliştirme kartını programlamak için kullanılmaz.
