High Speed Logic Probes
High Speed Logic Probes
Yüksek Hızlı Lojik Kablolar
High speed digital signals are prone to cross talk and noise and require careful routing or specially designed cables to ensure signal integrity. The High Speed Logic Probes are designed to be used in conjunction with the High Speed Adapter to ensure signal integrity on speeds up to 800 MS/s on the Digital Discovery high speed inputs. The High Speed Adapter comes with 16 High Speed Logic Probes, but has up to 24 inputs.

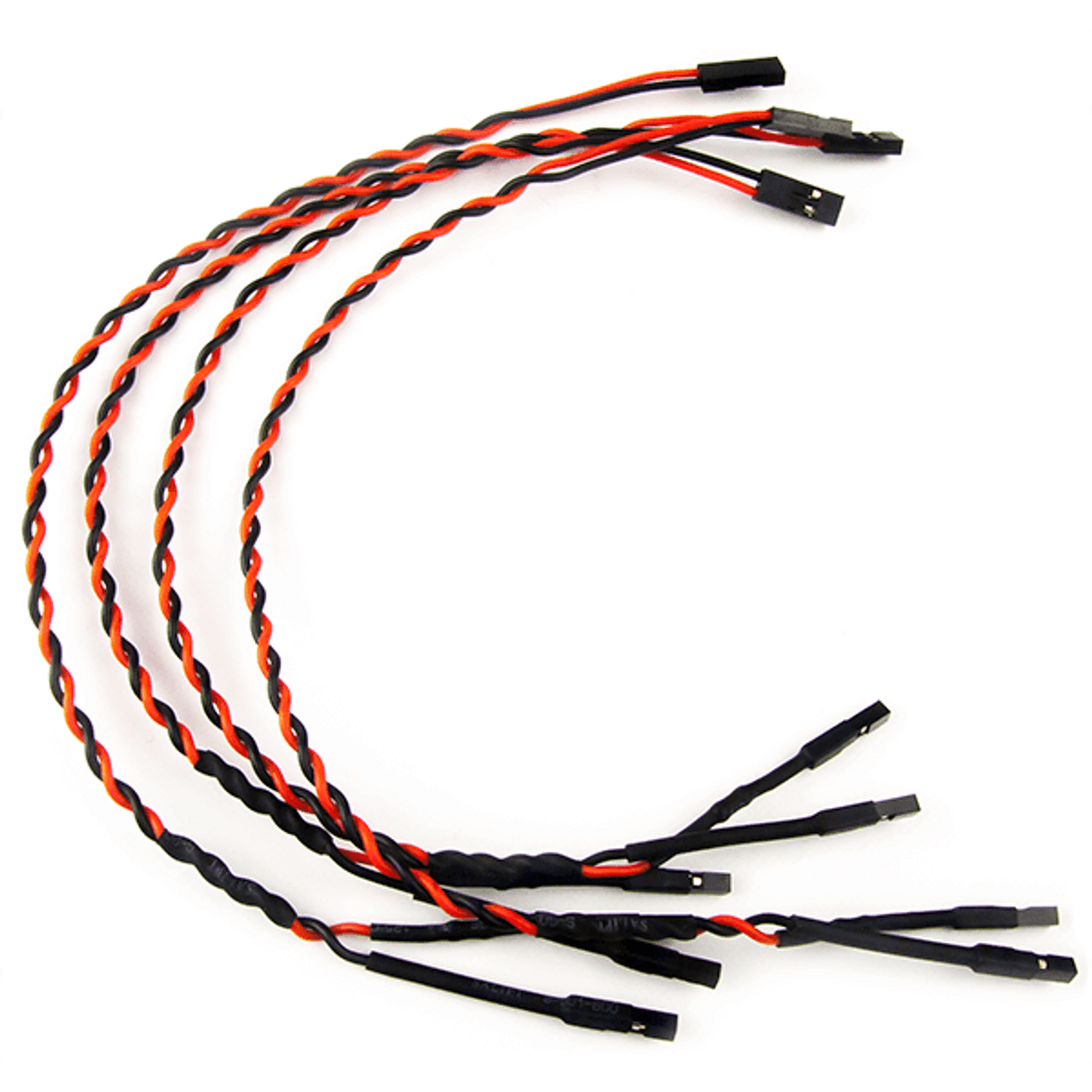

The High Speed Logic Probes come in a pack of four twisted cables. Each cable has a GND (black) wire twisted to a DIN_USR (colored) wire. The wire connects to the High Speed Adapter via a 2-pin female header, and two 1-pin female connectors to the device under test. A 100Ω resistor is embedded in the signal wire on the end closest to the device under test. All GND wires should be connected to ground of the device under test.
For a tutorial, reference manual, and other documentation, view the Support Materials Tab.
Features
- Ships in a pack of four
- Ensures signal integrity on speeds up to 800 MS/s on the Digital Discovery
- One GND (black) wire twisted to a DIN_USR (colored)
- Connects to the High Speed Adapter via 2x1 female header
- Connects to the device being tested via two 1-pin female connectors
- Embedded 100Ω resistor in the signal wire
What's Included
- Four High Speed Logic cables (twisted)
High Speed Logic Probes, elektronik devrelerde yüksek hızlı dijital sinyallerin analizi ve hata ayıklama için kullanılan özel araçlardır. Bu problar, geleneksel analog probların yetersiz kaldığı, gürültünün kritik olduğu ve sinyal bozulmalarının hassas bir şekilde yakalanması gereken durumlarda tercih edilir.
İşte High Speed Logic Probes'un bazı temel özellikleri:
- Yüksek bant genişliği: Geleneksel problar genellikle birkaç MHz bant genişliğine sahipken, High Speed Logic Probes 800 MHz - 2 GHz gibi çok daha yüksek bant genişliklerine sahip olabilir. Bu, gigabit hızlarına kadar dijital sinyalleri doğru bir şekilde yakalayabilmelerini sağlar.
- Düşük kapasitans: Prob ucunun devreye kattığı kapasitans miktarı sinyalin bozulmasını etkileyebilir. High Speed Logic Probes, sinyal bozulmasını en aza indirgemek için mümkün olduğunca düşük kapasitan değerlerine sahip olacak şekilde tasarlanır.
- Akım çekme yeteneği: Yüksek frekanslı sinyaller zayıf olabilir. High Speed Logic Probes, bu zayıf sinyalleri doğru okuyabilmek için yeterli akım çekebilecek hassasiyete sahiptir.
- Gürültü bastırma: Elektronik ortamda her zaman mevcut olan gürültü, sinyal analizi için hata kaynağı olabilir. High Speed Logic Probes, gürültüyü etkili bir şekilde bastırmak için çeşitli filtreleme teknikleri kullanır.
- Kullanım kolaylığı: Prob tasarımı, devre üzerinde hassas yerlere rahatça ulaşmaya ve bağlantı yapmaya elverişli olmalıdır. Ayrıca, doğru okuma sağlamak için basit ve anlaşılır kontrol mekanizmalarına sahip olmalıdır.
