JTAG 2x7 Ribbon Kablo
JTAG 2x7 Ribbon Cable
JTAG 2x7 Ribbon Kablo

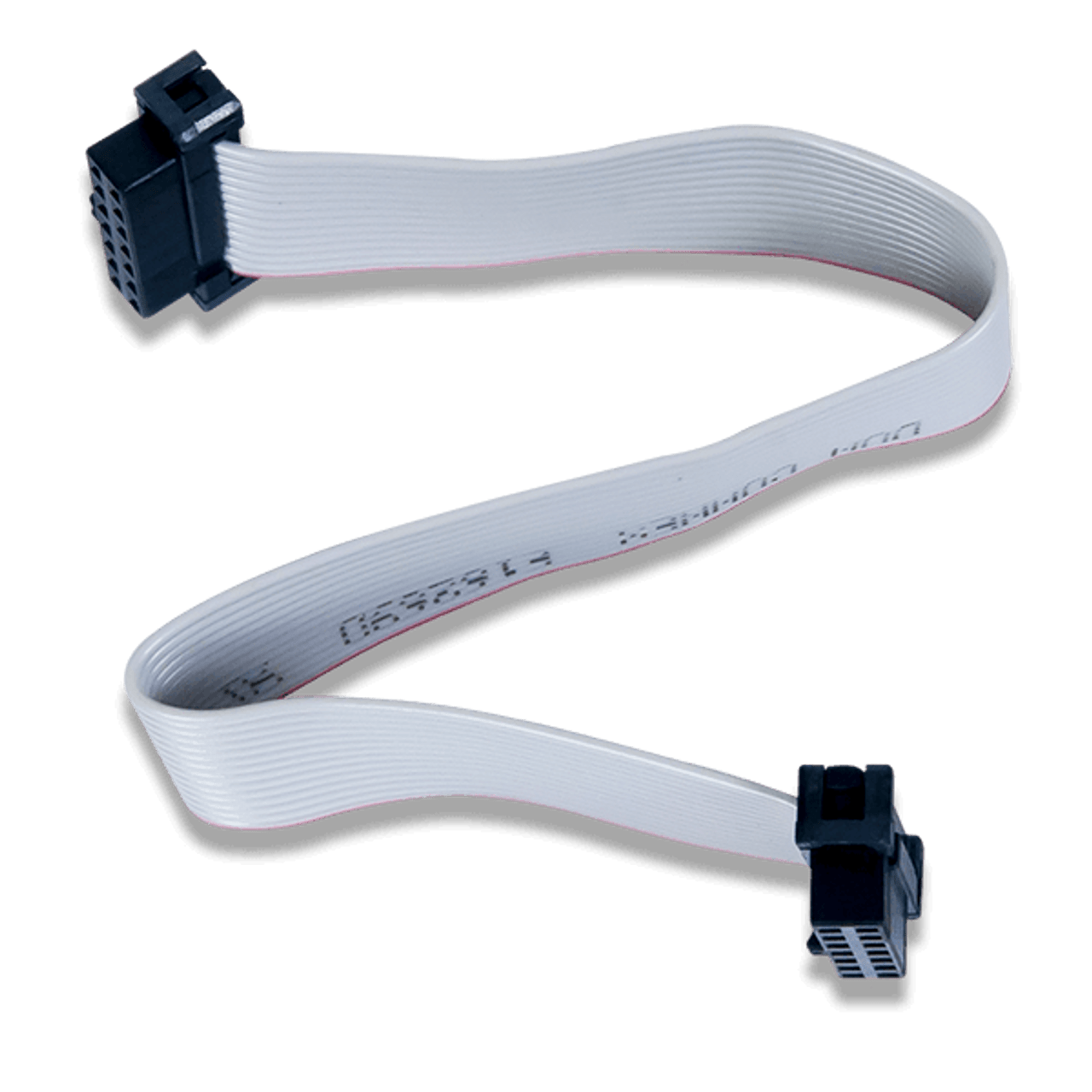

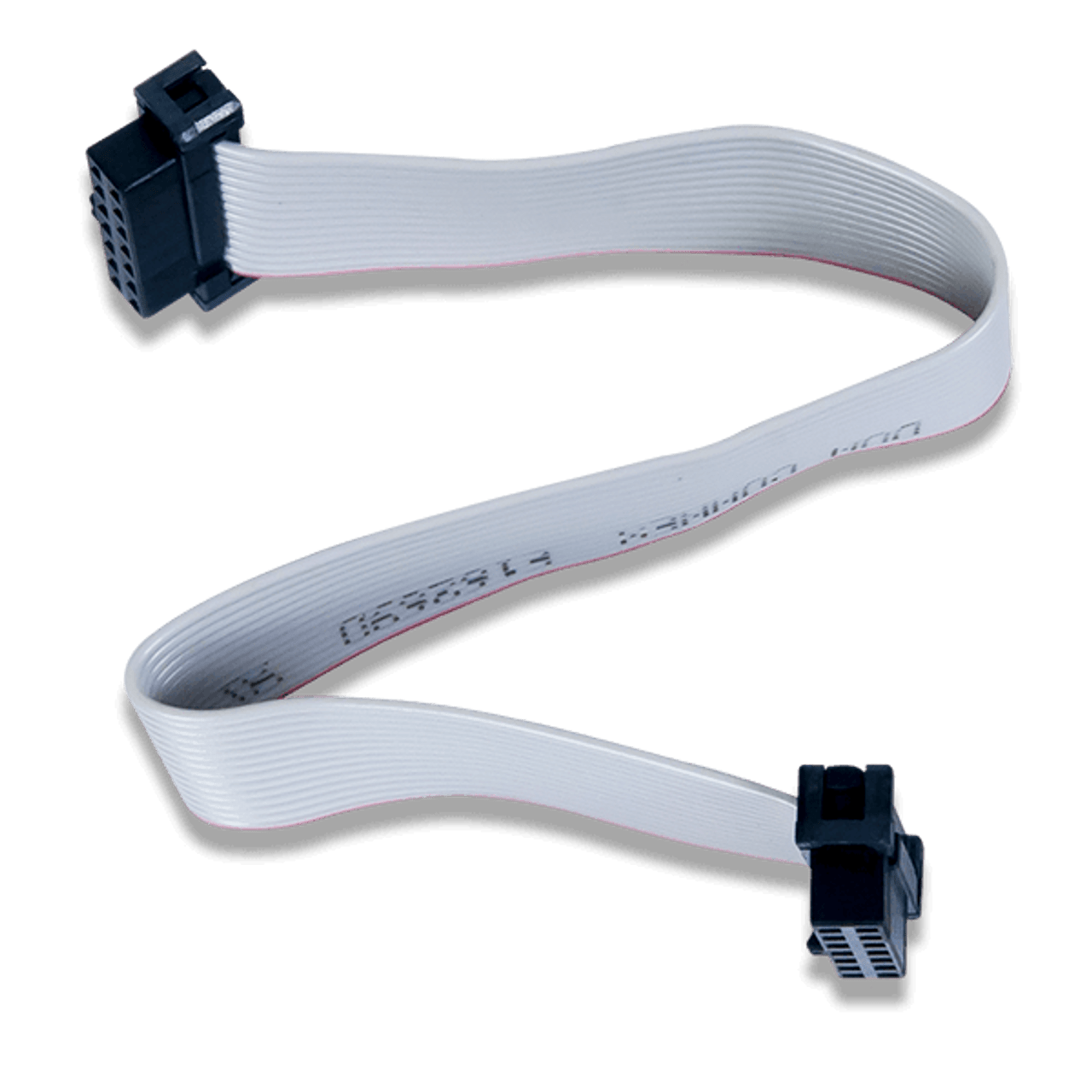

This 6" ribbon cable incorporates multiple signal-ground pairs and facilitates error-free connections with a 2 mm pitch header. To take advantage of the ribbon cable, a mating connector must be incorporated into the target system. Perfect for connecting to the Pmod LVLSHFT.
Features
- 6" Xilinx JTAG 2x7 pin cable
- Ribbon Cable: 14 conductor, 1.0 mm center, round conductor flat cable, 28 AWG (7 x 36) stranded conductors, gray PVC with pin 1 edge marked.
- 2 mm pitch ribbon female polarized connector, IDC connection to ribbon.
- Contacts are beryllium copper plated, 30 micro-inches gold plating over 50 micro-inches nickel.
- The connectors mate to 0.5 mm square posts on 2 mm centers.
What's Included
- One JTAG 2x7 Ribbon Cable
JTAG 2x7 kurdele kablosu, elektronik cihazların programlanması ve hata ayıklanması için kullanılan bir kablodur. Genellikle programlama araçları ve hedef cihazlar arasında bağlantı kurmak için kullanılır.
JTAG 2x7 kablosu, adından da anlaşılacağı gibi, iki sıra halinde yedi pimden oluşur. Her pim, JTAG protokolünün belirli bir sinyalini taşır. JTAG protokolü, elektronik cihazların dahili devrelerindeki mikro denetleyicilerle iletişim kurmak için kullanılan bir standarttır.
JTAG 2x7 kurdele kabloları, genellikle gri renkli PVC'den yapılır ve pimlerin 1 numaralı kenarı işaretlenmiştir. Kablolar, 28 AWG (7 x 36) strandlı iletkenlere sahiptir ve 2 mm aralıklı başlıklarla uyumludur.
JTAG 2x7 Ribbon kablo, aşağıdaki gibi çeşitli elektronik uygulamalarda kullanılabilir:
- -FPGA kartlarının programlanması ve hata ayıklanması
- -Mikrodenetleyicilerin programlanması ve hata ayıklanması
- -Diğer gömülü sistemlerin programlanması ve hata ayıklanması
- -Test ekipmanına bağlantı
