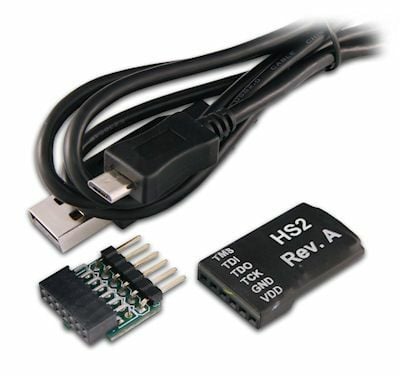

JTAG-HS2 Programlama Kablosu

JTAG (The Joint Test Action Group) HS2, yüksek hızlı Xilinx FPGA programlama çözümüdür.
HS2, Digilent'ın 6-pin, 100-mil aralıklı programlama headerları ile veya Xilinx'in 2x7, 2mm konnektörü ve dahili adaptörü kullanarak hedef kartlara eklenebilir.
Tüm iMPACT, Chipscope, ve EDK içeren Xilinx araçları ile uyumludur.
Standart A micro-USB kablosu üzerinden PC'ye bağlandığı zaman, hedef karta bağlı olmasa bile, USB'den güç alır ve Digilent programlama kablosu olarak tanınır.
HS2, JTAG sinyal bufferları için ayrı bir Vdd pine sahiptir.
Yüksek hızlı 24mA three-state bufferları, hedef kartları HS2 ile 1.8V-5V sinyal gerilimleri ve 30mbit / saniyeye kadar bus hızlarıyla sürmek için izin verir.
Düzgün çalışabilmesi için, HS2'nin Vdd pini ve FPGA üzerindeki JTAG sürücüleri aynı gerilim kaynağına bağlı olmalıdır.

Özellikler

• Xilinx FPGA ve SoC ürünleri için küçük ve eksiksiz all-in-one JTAG programlama/hata ayıklama çözümü
• Tüm Xilinx ürünleri ile uyumlu
• Ayrık Vref JTAG sinyal voltajlarını sürer. Vref 1.8V - 5V arasında herhangi bir değer olabilir.
• Yüksek hızlı USB2 port. 30 Mbit/sn 'ye kadar sürülebilir JTAG bus. (Frekans kullanıcı tarafından ayarlanabilir.)
• Xilinx ISE® 14.1 ve üstü, Xilinx Vivado 2013.3 ve üstü sürümleri ile uyumlu
• USB2 micro-AB konnektörü kullanır
• IEEE 1149.7-2009 Class T0 - Class T4 ile uyumlu
• Kullanıcı tarafından ayarlanabilir JTAG/SPI frekansı
• SPI Programlama çözümü (0 ve 2 modları 30Mbit/sn'ye kadar, 1 ve 3 modları 2Mbit/sn'ye kadar)
• Özel JTAG/SPI uygulamaları oluşturulmasını sağlayan Adept SDK tarafından tamam desteklenir

ÖZELLİKLER
Model	JTAG-SMT2	JTAG-HS3	JTAG-HS2
Max Speed	30 Mhz	30 Mhz	30 Mhz
Voltage Range	1.8 - 5 V	1.8 - 5 V	1.5 - 5 V
Xilinx Native Support	ISE 14.1+  Vivado 2013.1+	ISE 14.1+ Vivado 2013.3+	ISE 13.2+ Vivado 2012.1+
Xilinx Plug-in Support	ISE 13.1+	ISE 12.1+	ISE 12.1+
Digilent Adept™ Support	✓	✓	✓
PC Interface	USB	USB	USB
Onboard USB Connector	✓	✓	✓
Target Board Connector Interface	11-pad SMT	14-pin	6-pin, 14-pin
4-Wire JTAG	✓	✓	✓
2-Wire JTAG	✓	X	✓
ZYNQ-7000 PS_SRST Support	✓	✓	X
SPI Support	✓	X	✓
