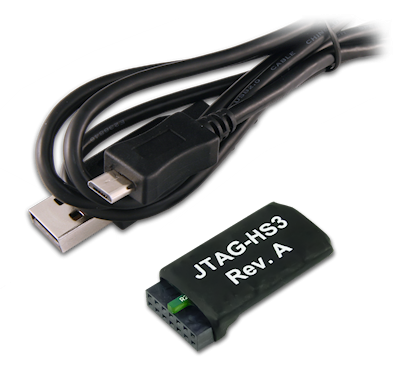

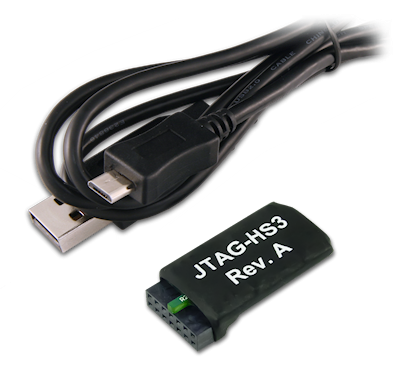

JTAG HS3, yüksek hızlı Xilinx FPGA programlama çözümlerinin en yeni üyesidir.
HS3, JTAG HS1' dayanmaktadır. Ek olarak Xilinx Zync-SOC işlemcilerinin hata ayıklamasına olanak sağlar.
Xilinx'in 2x7 konnektörü kullanılarak hedef kartlara eklenebilir. Tüm iMPACT, Chipscope, ve EDK içeren Xilinx araçları ile uyumludur.
Standart A micro-USB kablosu üzerinden PC'ye bağlandığı zaman, hedef karta bağlı olmasa bile, USB'den güç alır ve Digilent programlama kablosu olarak kabul edilebilir.
HS3 küçük ve hafif bir tasarıma sahiptir.

Özellikler

• Xilinx FPGA ve SoC ürünleri için küçük ve eksiksiz all-in-one JTAG programlama/hata ayıklama çözümü
• Standart Xilinx JTAG header'a doğrudan takılabilir
• Ayrık Vref JTAG sinyal voltajlarını sürer. Vref 1.8V - 5V arasında herhangi bir değer olabilir.
• Yüksek hızlı USB2 port. 30 Mbit/sn 'ye kadar sürülebilir JTAG bus. (Frekans kullanıcı tarafından ayarlanabilir.)
• Xilinx ISE® 14.1 ve üstü, Xilinx Vivado 2013.3 ve üstü sürümleri ile uyumlu
• USB micro-B konnektörü kullanır

ÖZELLİKLER
Model	JTAG-SMT2	JTAG-HS3	JTAG-HS2
Max Speed	30 Mhz	30 Mhz	30 Mhz
Voltage Range	1.8 - 5 V	1.8 - 5 V	1.5 - 5 V
Xilinx Native Support	ISE 14.1+  Vivado 2013.1+	ISE 14.1+ Vivado 2013.3+	ISE 13.2+ Vivado 2012.1+
Xilinx Plug-in Support	ISE 13.1+	ISE 12.1+	ISE 12.1+
Digilent Adept™ Support	✓	✓	✓
PC Interface	USB	USB	USB
Onboard USB Connector	✓	✓	✓
Target Board Connector Interface	11-pad SMT	14-pin	6-pin, 14-pin
4-Wire JTAG	✓	✓	✓
2-Wire JTAG	✓	X	✓
ZYNQ-7000 PS_SRST Support	✓	✓	X
SPI Support	✓	X	✓
