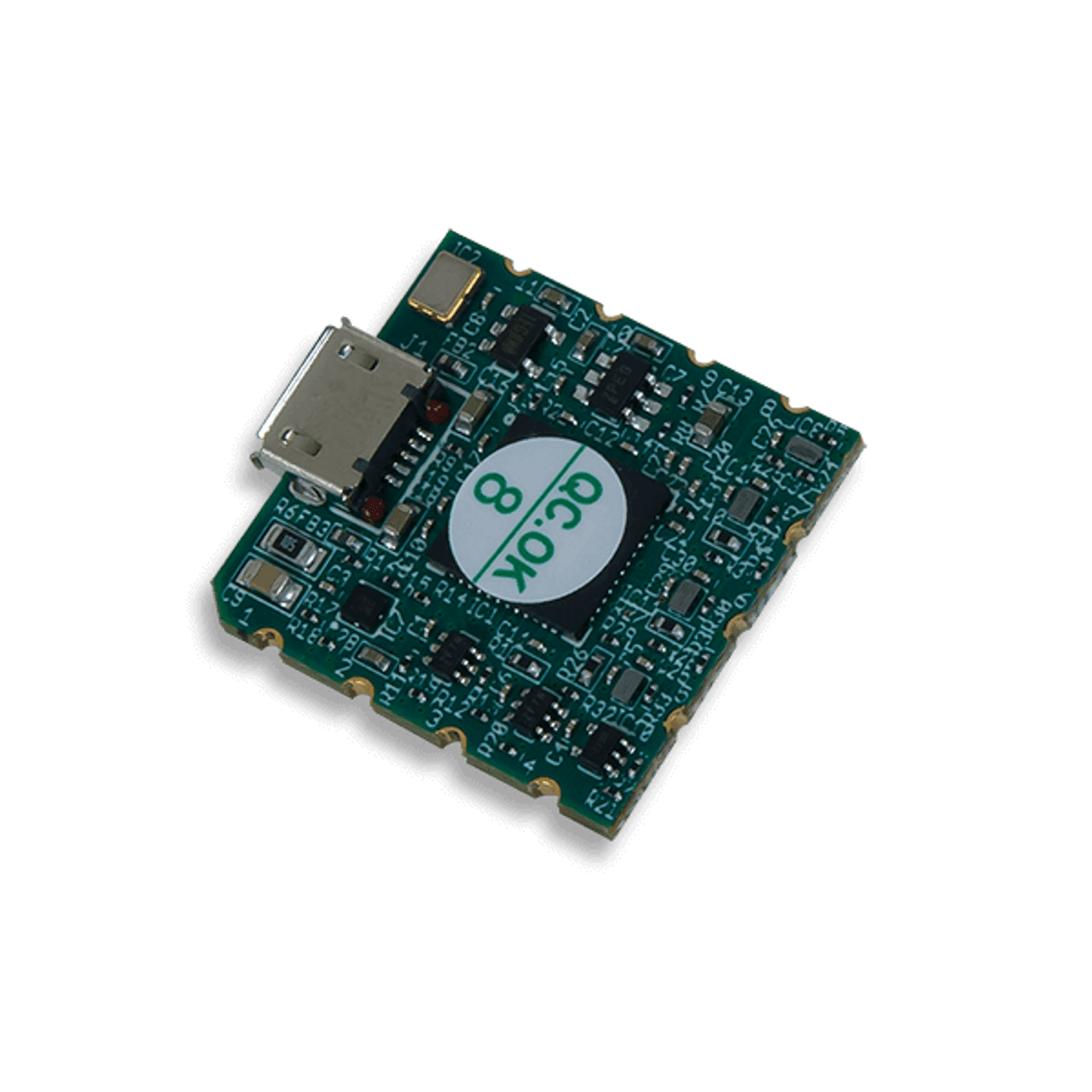

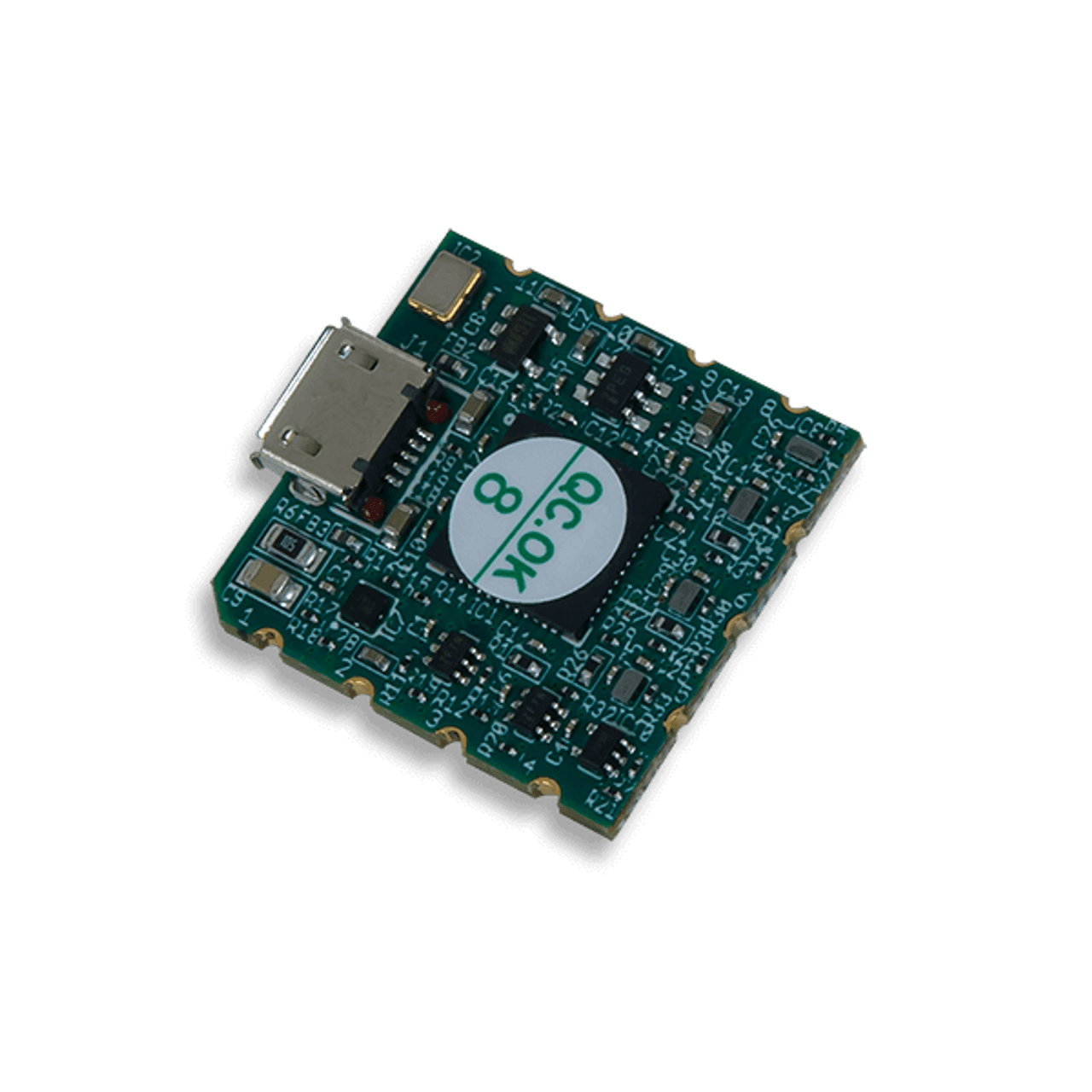

JTAG SMT2 Surface-Mount Programlama Modülü

JTAG-SMT2, Xilinx FPGA'leri için kompakt ve tamamen kendine yeten yüzeye monte bir programlama modülüdür.
Modüle, iMPACT, Chipscope ve EDK dahil olmak üzere tüm Xilinx araçları doğrudan ulaşabilir. Kullanıcılar hedef kart üzerine doğrudan modülü yükleyebilir.
JTAG-SMT2, JTAG sinyallerini sürmek için 3.3V ana güç kaynağı ve ayrık Vref kaynağı kullanır.
Tüm JTAG sinyalleri yüksek hız, 24mA ve 1.8V-5V sinyal voltajı ve 30 MBit/sec'a kadar bus hızı sağlayan three-state buffer kullanır.
SMT2 modülü CE sertifikalı, AB RoHS ve REACH ile tamamen uyumludur.
Modül, tüm Digilent ürünleri ile uyumlu olan standart Type-A - microUSB kablo kullanır.
Kullanıcılar JTAG sinyallerini karşılık gelen FPGA sinyallerine doğrudan bağlayabilirler (Şekilde gösterilmiştir). En iyi sonuçlar için, bir düzlem zemin üzerine ana PCB kenarına bitişik modülü monte edilmelidir. Buna karşın kullanıcılar SMT2 altındaki ana PCB üstündeki sinyal izlerini çalıştırabilir.

NOT: JTAG'ın maksimum hızla çalışması için, SMT2 ve FPGA arasındaki empedansı 100 Ohm'un altında tutun.

Özellikler

• Xilinx FPGA ürünleri için küçük ve eksiksiz all-in-one JTAG programlama/hata ayıklama çözümü
• Tüm Xilinx araçları ile uyumlu
• IEEE 1149.7-2009 Class T0 – Class T4 ile uyumlu
• GPIO pin ile Xilinx Zynq™ platformunda işlemci çekirdeğini sıfırlamak için hata ayıklama yazılımı imkanı
• 3.3V güç kaynağı
• Ayrık Vref, JTAG sinyal voltajlarını sürer. (Vref 1.8V - 5V arasında olabilir)
• Yüksek hızlı USB2 port. 30 Mbit/sn 'ye kadar sürülebilir JTAG bus. (Frekans kullanıcı tarafından ayarlanabilir.)
• SPI programlama çözümü (0 ve 2 modları 30MBit/sn'ye, 1 ve 3 modları 2Mbit/sn'ye kadar)
• micro-AB USB2 konnektör kullanır
• Küçük form faktörlü yüzeye monte doğrudan hedef kartlara yüklenebilir

ÖZELLİKLER
Model	JTAG-SMT3	JTAG-SMT2	JTAG-HS3	JTAG-HS2
Max Speed	30 Mhz	30 Mhz	30 Mhz	30 Mhz
Voltage Range	1.8 - 5 V	1.8 - 5 V	1.8 - 5 V	1.5 - 5 V
Xilinx Native Support	ISE 14.1+  Vivado 2013.1+	ISE 14.1+  Vivado 2013.1+	ISE 14.1+ Vivado 2013.3+	ISE 13.2+ Vivado 2012.1+
Xilinx Plug-in Support	ISE 13.1+	ISE 13.1+	ISE 12.1+	ISE 12.1+
Digilent Adept™ Support	✓	✓	✓	✓
PC Interface	USB	USB	USB	USB
Onboard USB Connector	X	✓	✓	✓
Target Board Connector Interface	18-pad SMT	11-pad SMT	14-pin	6-pin, 14-pin
4-Wire JTAG	✓	✓	✓	✓
2-Wire JTAG	X	✓	X	✓
ZYNQ-7000 PS_SRST Support	✓	✓	✓	X
SPI Support	X	✓	X	✓
UART Channel	✓	X	X	X
