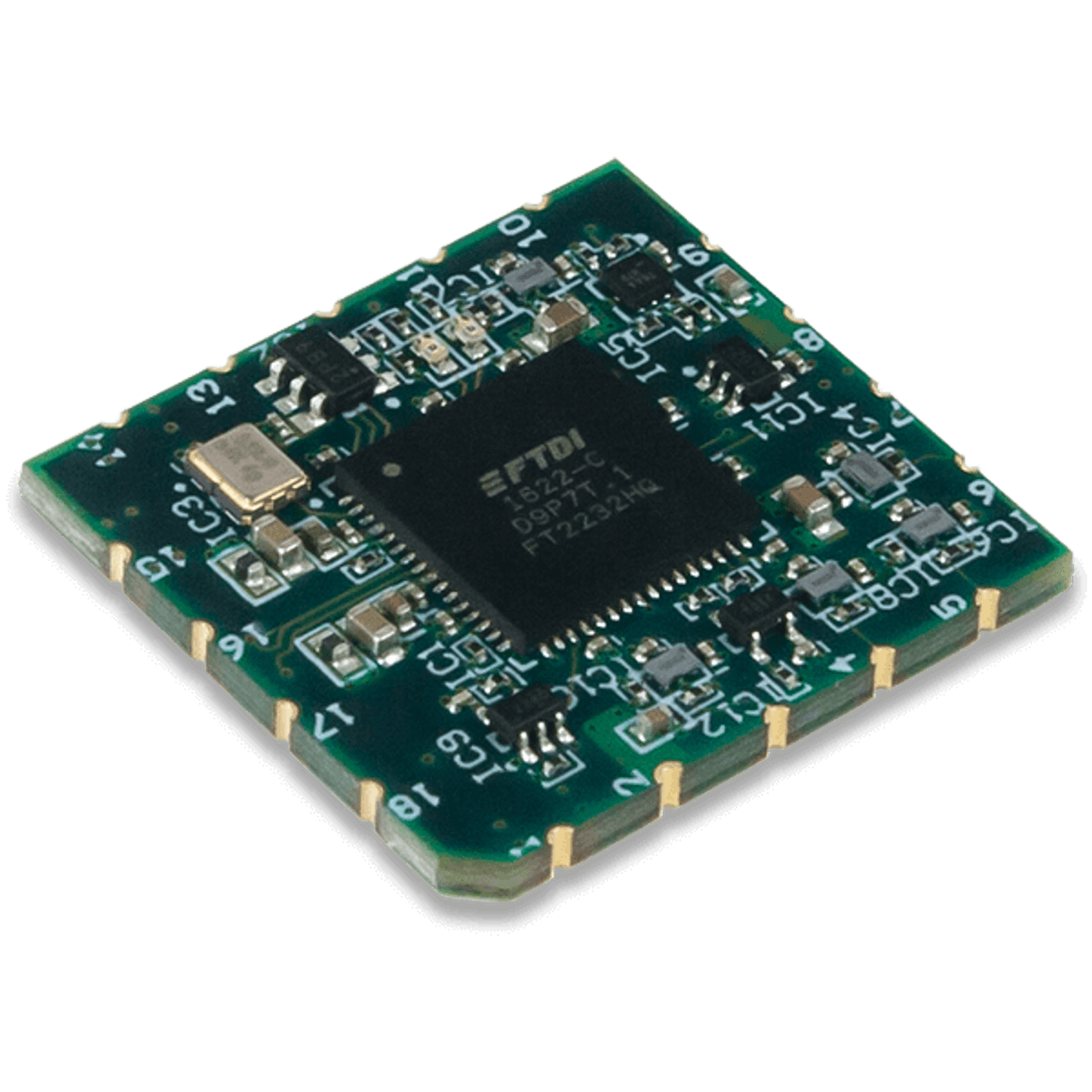

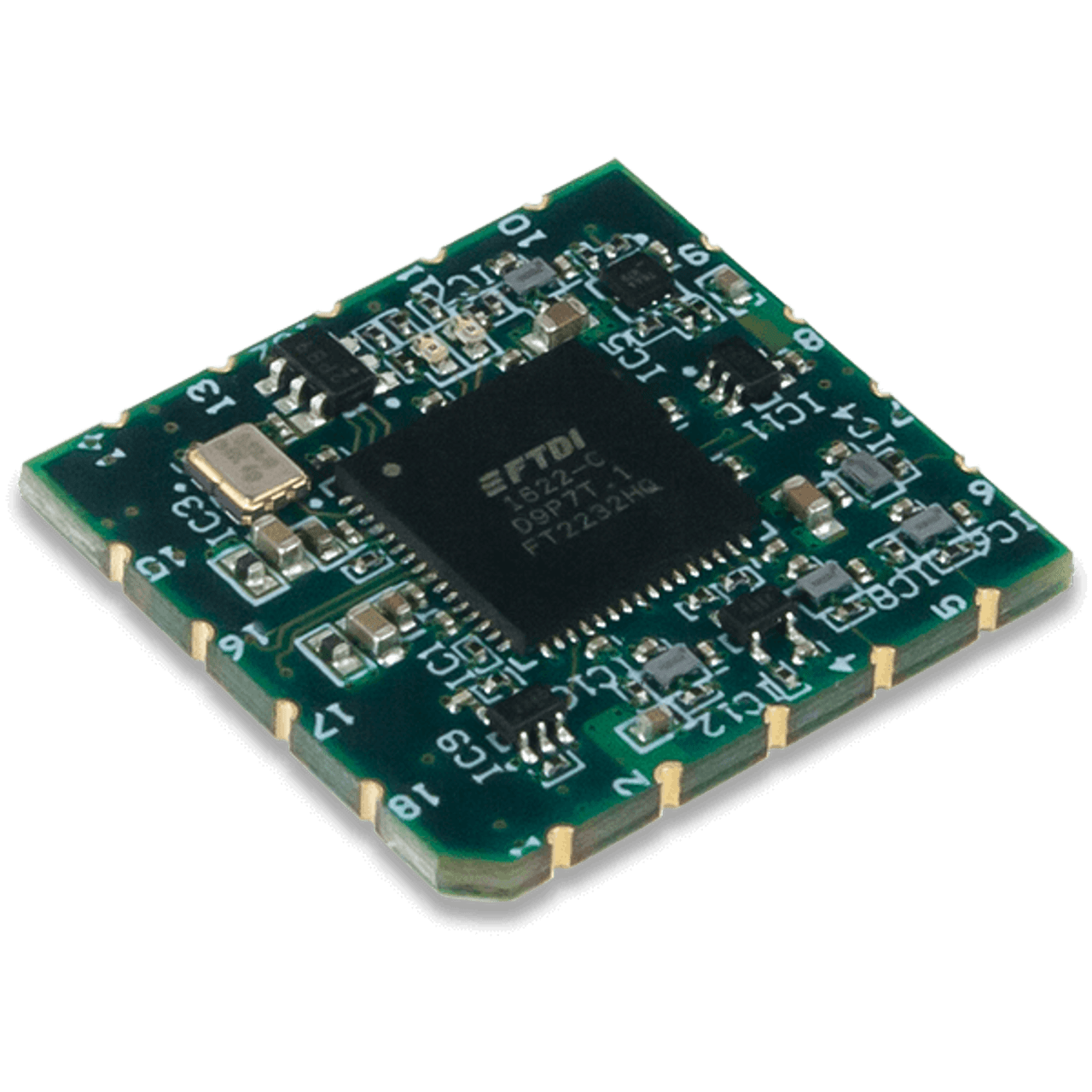

JTAG Yüzey Montaj Programlama Modülü

(USB Konnektörsüz)

Joint Test Action Group (JTAG) -SMT3-NC, Xilinx FPGA'leri için kompakt, eksiksiz ve tamamen kendi kendine yeten yüzey montajlı programlama modülüdür. Modüle, iMPACT, ChipScope ™, Vivado ve EDK dahil olmak üzere tüm Xilinx araçlarından doğrudan erişilebilir. Kullanıcılar, modülü bir komponent gibi doğrudan hedef karta takabilirler.

JTAG-SMT3-NC, JTAG ve UART sinyallerini sürmek için 3.3V ve bağımsız Vref voltajını kullanır. Tüm JTAG sinyalleri, 1.8V ila 5.5V arasında sinyal voltajlarına izin veren ve 30MB / sn'ye kadar veri yolu hızlarına izin veren yüksek hızlı 24mA üç konumlu tamponlar kullanır. Tüm UART sinyalleri, 1.8V'tan 5.5V'a kadar sinyal voltajlarına ve 12MBA'ya kadar bus hızlarına izin veren yüksek hızlı 24mA'lık tamponlar kullanır. JTAG veriyolu, SMT3-NC sinyalleri, programlama sırasında aktif olarak sürülen durumlar dışında, yüksek empedansta tutulduğu için diğer cihazlarla paylaşılabilir. SMT3-NC modülü CE sertifikalıdır ve AB RoHS ve REACH direktiflerine tamamen uygundur. Modül, USB D + (DP) ve D- (DM) sinyallerini pedlere göndererek sistem tasarımcısının USB konektör tipini ve sistem kartındaki yerini seçmesini sağlar.JTAG-SMT3, Xilinx FPGA'leri için kompakt ve tamamen kendine yeten yüzeye monte bir programlama modülüdür.

Kullanıcılar JTAG sinyallerini karşılık gelen FPGA sinyallerine doğrudan bağlayabilirler (Şekilde gösterilmiştir). En iyi sonuç için kart, bir düzlem zemin üzerine ana PCB kenarına bitişik monte edilmelidir.

Özellikler

• Xilinx FPGA ürünleri için küçük ve eksiksiz all-in-one JTAG programlama/hata ayıklama çözümü
• Tüm Xilinx araçları ile uyumlu
• Yüksek hızlı USB2 port. 30 Mbit/sn 'ye kadar sürülebilir JTAG bus. (Frekans kullanıcı tarafından ayarlanabilir.)
• PS_SRST_B pini ile Xilinx Zynq™ platformunda işlemci çekirdeğini sıfırlamak için hata ayıklama yazılımı imkanı
• Çift kanallı USB kontrol ünitesi hem JTAG hem de UART arayüzlerine aynı anda erişim sağlar
• Ayrık Vref, JTAG sinyal voltajlarını sürer. (Vref 1.8V - 5V arasında olabilir)
• USB konektörünün ana bilgisayar PCB'sine herhangi bir yere yerleştirilmesine izin veren pedlere yönlendirilen USB D+ ve D- sinyalleri
• VBUS_DETECT pini, modül bir PC'ye bağlı değilken daha düşük akım tüketimine izin verir
• Küçük form faktörlü yüzeye monte doğrudan hedef kartlara yüklenebilir

ÖZELLİKLER
Model	JTAG-SMT3	JTAG-SMT2	JTAG-HS3	JTAG-HS2
Max Speed	30 Mhz	30 Mhz	30 Mhz	30 Mhz
Voltage Range	1.8 - 5 V	1.8 - 5 V	1.8 - 5 V	1.5 - 5 V
Xilinx Native Support	ISE 14.1+  Vivado 2013.1+	ISE 14.1+  Vivado 2013.1+	ISE 14.1+ Vivado 2013.3+	ISE 13.2+ Vivado 2012.1+
Xilinx Plug-in Support	ISE 13.1+	ISE 13.1+	ISE 12.1+	ISE 12.1+
Digilent Adept™ Support	✓	✓	✓	✓
PC Interface	USB	USB	USB	USB
Onboard USB Connector	X	✓	✓	✓
Target Board Connector Interface	18-pad SMT	11-pad SMT	14-pin	6-pin, 14-pin
4-Wire JTAG	✓	✓	✓	✓
2-Wire JTAG	X	✓	X	✓
ZYNQ-7000 PS_SRST Support	✓	✓	✓	X
SPI Support	X	✓	X	✓
UART Channel	✓	X	X	X
