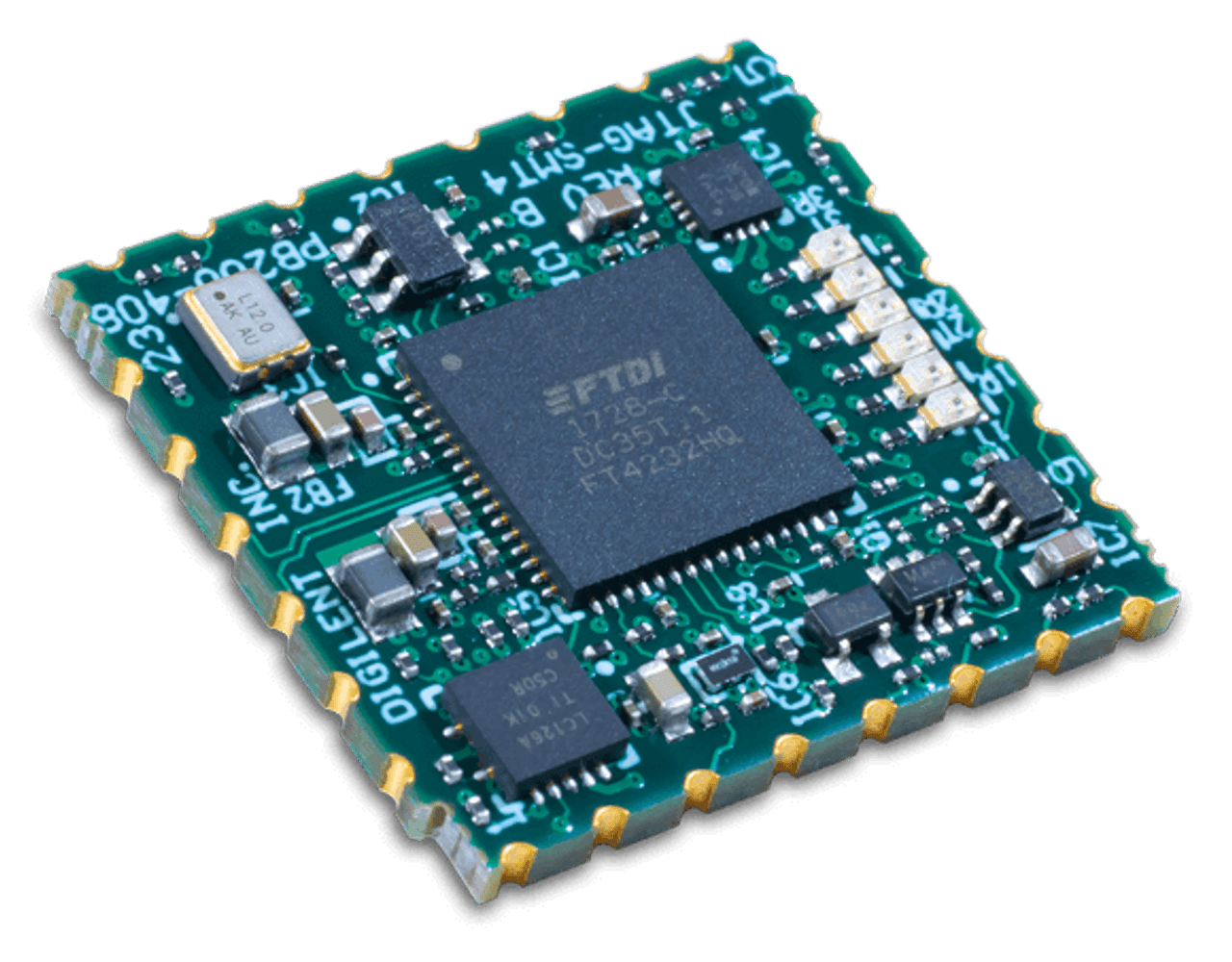

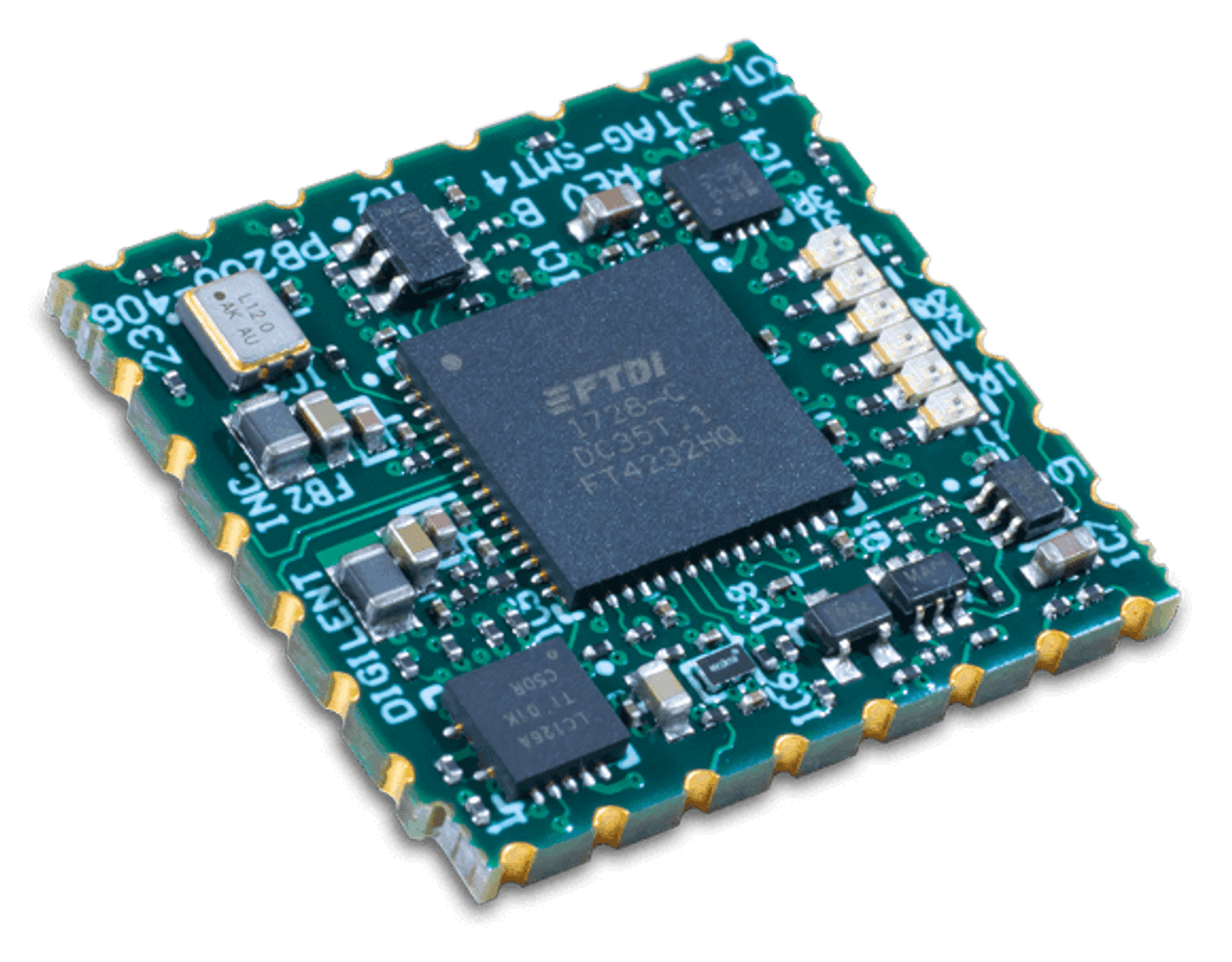

JTAG SMT4 Surface-Mount Programlama Modülü

JTAG-SMT4, Xilinx FPGA'lari için kompakt, eksiksiz ve tamamen kendi kendine yeten yüzey montajlı bir programlama modülüdür. Bu modül, Vivado ve Vitis dahil olmak üzere tüm Xilinx Araçlarından doğrudan erişilebilir. Kullanıcılar modülü hedef kartlarına doğrudan yükleyebilir ve diğer bileşenler gibi reflow işlemine tabi tutabilirler.

JTAG-SMT4, 3.3V ana güç kaynağı (VDD) ve JTAG sinyallerini sürmek için bağımsız bir Vref kaynağı kullanır. Tüm JTAG sinyalleri, sinyal voltajları için 1.8V ila 3.3V aralığında ve 30MBit/sn'ye kadar veri yol hızlarına izin veren yüksek hızlı 24mA üç durumlu tamponlar kullanır. UART sinyalleri, USB denetleyici tarafından doğrudan sürülür (3.3V VDD kaynağına göre referanslanır) ve 12Mbaud'a kadar veri yol hızlarını destekler. JTAG veri yolu, programlama sırasında aktif olarak sürülmedikçe SMT4 sinyallerinin yüksek empedansta tutulduğu için diğer cihazlarla paylaşılabilir. SMT4 modülü CE sertifikalıdır ve AB RoHS ve REACH direktiflerine tam uyumludur. Modül, USB D+ (DP) ve D- (DM) sinyallerini pedlere yönlendirerek, sistem tasarımcısına USB konnektör türünü seçme ve sistemin kartındaki konumunu belirleme olanağı sağlar.

Özellikler

• Küçük, all-in-one JTAG programlama/hata ayıklama çözümü, Xilinx FPGA'ları için UART yan kanal desteği sunar.
• Xilinx Araçları ile uyumlu (Vivado/Vitis 2020.1 veya daha yeni sürümler gerekli)
• Her biri 12Mbaud'a kadar veri yol hızını destekleyen üç bağımsız UART kanalı
• Her UART'ta gönderme ve alma için LED'ler bulunmaktadır
• JTAG veri yolunu 30Mbit/sn'ye kadar sürme olanağı sağlayan Yüksek Hızlı USB 2.0 portu (kullanıcı tarafından ayarlanabilir frekansta)
• Open drain tamponlar, PS_SRST_B ve PS_POR_B pinlerinin Xilinx'in Zynq® platformunun yazılım tabanlı sıfırlamalarını gerçekleştirmesine olanak tanır
• Dört kanallı USB denetleyici, JTAG ve UART arabirimlerine aynı anda erişim sağlar
• Üzerindeki tamponlar, JTAG sinyallerinin 1.8V ila 3.3V aralığında çalışmasına olanak tanır
• Küçük form faktörlü yüzey montajlı modül, doğrudan hedef kartlara montajlanabilir.
• USB D+ ve D- sinyalleri pedlere yönlendirilir, bu da USB bağlayıcısının ana PCB üzerinde herhangi bir yere yerleştirilmesine izin verir
• VBUS_DETECT pimi, modülün bir bilgisayara bağlı olmadığında azaltılmış akım tüketimi sağlar

ÖZELLİKLER
Model	JTAG-SMT2	JTAG-SMT3-NC	JTAG-SMT4
Max Speed	30 Mhz	30 Mhz	30 Mhz
Voltage Range	1.8 - 5 V	1.8 - 5 V	1.5 - 3.3 V
Xilinx Native Support	ISE 14.1+  Vivado 2013.1+	ISE 14.1+ Vivado 2013.3+	ISE 13.2+ Vivado / Vitis 2020.1+
Xilinx Plug-in Support	ISE 13.1+	ISE 12.1+	NONE
Digilent Adept™ Support	✓	✓	✓
PC Interface	USB	USB	USB
Onboard USB Connector	✓	✓	✓
Host Board Connector Interface Interface	11-pad SMT	18-pad SMT	28-pad SMT
4-Wire JTAG	✓	✓	✓
2-Wire JTAG	✓	X	X
ZYNQ-7000 PS_SRST Support	✓	✓	✓
SPI Support	✓	X	X
