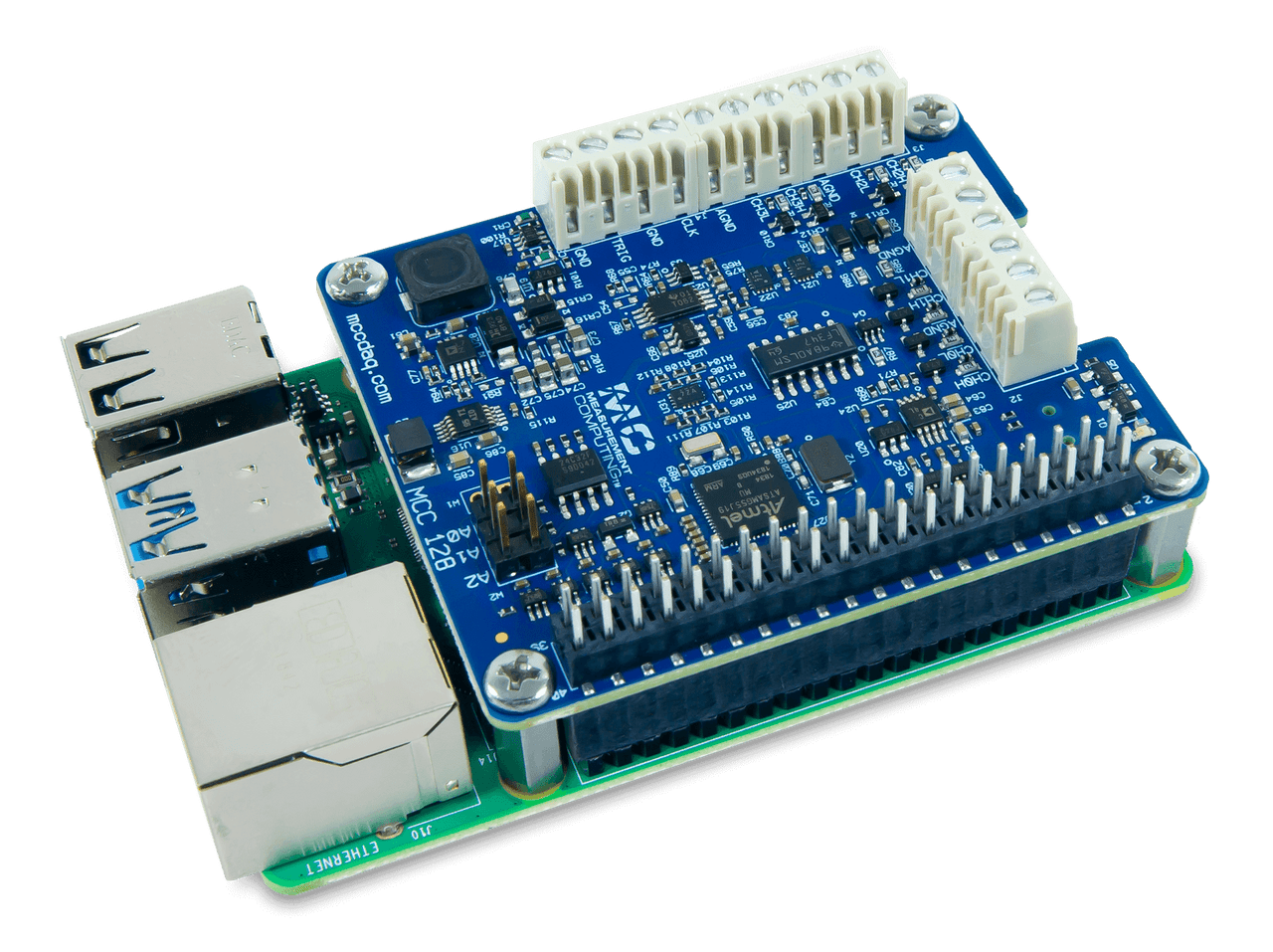

MCC 128: Voltage Measurement DAQ HAT for Raspberry Pi®
MCC 128
Voltage Measurement DAQ HAT for Raspberry Pi®
Digilent is now a proud distributor of Measurement Computing Corporation (MCC) DAQ and data logging products. MCC is a leading supplier of data acquisition solutions that are easy-to-use, easy-to-integrate, and easy-to-support.
The MCC 118 and MCC 128 DAQ HATs feature eight channels of analog voltage measurement for Raspberry Pi-based data acquisition systems. Each device has a maximum sample rate of 100 kS/s for taking single point or waveform voltage measurements. Up to eight MCC HATs can be stacked onto one Raspberry Pi - providing up to 64 channels of data and a maximum throughput of 320 kS/s.
MCC 128 features 16-bit resolution and 8 SE/ 4 DIFF analog inputs with the following input ranges (+/-10 V, +/-5 V, +/-2 V, +/-1 V).
All DAQ HATs include C/C++® and Python™ examples and an open-source library. Comprehensive API and hardware documentation are also provided.
There are five devices in the MCC DAQ HAT Series. Models are available with voltage inputs, thermocouple inputs, IEPE-based sensor inputs, analog outputs, and digital I/O allowing users to configure multifunction, Raspberry Pi-based data logger solutions.
Raspberry Pi is not included with the MCC 118/MCC 128.
Features
- 8 SE/4 DIFF 16-bit voltage inputs
- 100 kS/s max sample rate (320 kS/s aggregate for stacked boards)
- Multiple input ranges (+/-10 V, +/-5 V, +/-2 V, +/-1 V)
- Onboard sample buffers allow high-speed acquisition
- External scan clock
- External digital trigger input
- Screw terminal connections
What's Included
- One MCC DAQ HAT
- 2x20 Header connector (plugs into the 40-pin GPIO connector on the Pi board)
- Jumpers (3)
- Standoffs (4)
- Screws (4)
- Nuts (4)
- Printed insert: Getting Started with MCC DAQ HATs
- MCC packaging assembly/foam, etc.
The open-source MCC DAQ HAT Library of commands in C/C++ and Python allows users to develop applications on the Raspberry Pi using the Raspbian®/Raspberry Pi OS®. The library is available to download from GitHub. Comprehensive API and hardware documentation are available. The MCC DAQ HAT Library supports operation with multiple MCC DAQ HATs running concurrently. The library includes example programs developed in C/C++ and Python that users can run to become familiar with the DAQ HAT library and boards; source code is included.
Quick Links
| Application | : | Multifunction |
| Interface | : | Raspberry Pi |
| Input Resulotion | : | 16-Bit |
| Analog Input | : | 1-8 |
| Analog Output | : | 0 |
| Sampling Rate | : | 100Khz-500Khz |
| Sampling Tape | : | Mutiplexed |
| Digital IO | : | 0 |
Data Logger (Veri Kaydedici) Nedir?
Data Logger, çevresel koşulları sürekli olarak izleyen, sensörler aracılığıyla ölçülen verileri kaydeden ve saklayan bir cihazdır. MCC firmasının Data Logger ürünleri, endüstriyel tesislerden depo yönetimine kadar geniş bir uygulama yelpazesinde güvenilir veri kayıt çözümleri sunar. Bu cihazlar, sıcaklık, nem, basınç, voltaj gibi çeşitli parametreleri izleyerek, kullanıcıların önemli verilere erişim sağlamasını ve uygun analizleri gerçekleştirmesini mümkün kılar. Dayanıklı tasarımları ve kullanıcı dostu arayüzleri ile MCC Data Logger ürünleri, endüstriyel süreç kontrolünden taşıma koşullarının izlenmesine kadar geniş bir yelpazede güvenilir performans sunar.
Measurement Computing'in veri toplama çözümlerinin avantajları nelerdir?
Measurement Computing'in veri toplama çözümleri çok çeşitli uygulamalar ve arayüzler sağlar. İster akım, gerilim, sıcaklık, gerinim veya dijital sinyalleri ölçüyor olun, MCC, benzersiz uygulamanız için hızlı ve özelleştirilebilir bir veri toplama çözümü için beraberindeki yazılım ve sürücülerle birlikte yüksek kaliteli donanım sunar.
MCC Ürünleri: Veri Toplama ve Veri Kaydediciler
MCC, kullanımı kolay, entegrasyonu kolay ve desteklenmesi kolay veri toplama çözümlerinin lider tedarikçisidir. MCC, tüm beceri düzeylerine uyacak kapsamlı yazılım desteğine sahip USB, Ethernet, Raspberry Pi ve bağımsız ürünler sunar.
