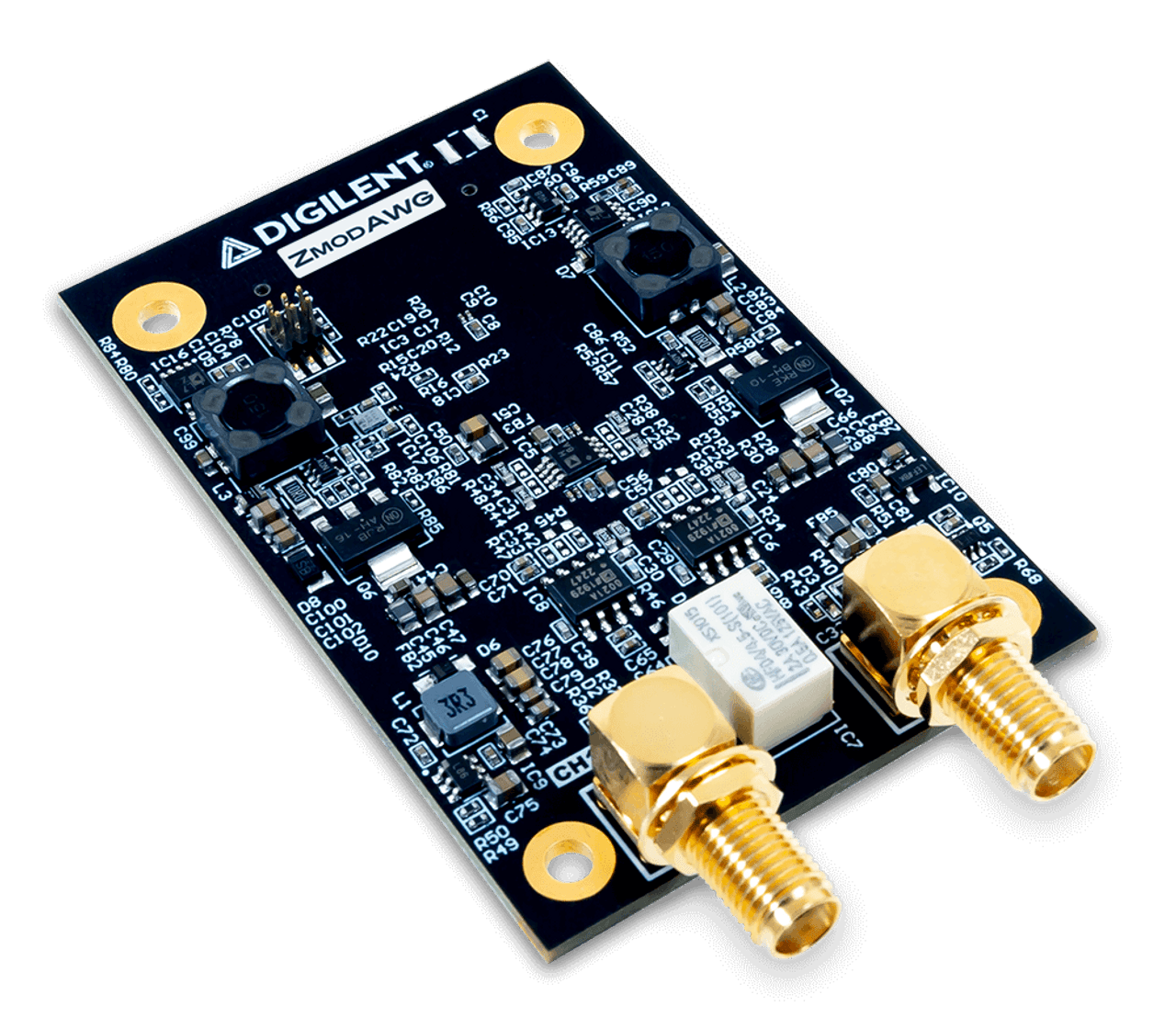

Zmod AWG 1411: 2-channel 14-bit Arbitrary Waveform Generator (AWG) Module
Zmod AWG 1411: 2-channel 14-bit Arbitrary Waveform Generator (AWG) Module
Zmod AWG 1411: 2 kanal 14 bit Arbitrary Waveform Generator (AWG) Modülü
Formerly known as the Zmod DAC 1411: SYZYGY-compatible Dual-channel 14-bit Digital-to-Analog Converter Module.
The Zmod AWG is one of Digilent's first SYZYGY-compliant expansion modules. The SYZYGY standard offers a much higher speed/bandwidth digital interface than Pmods, but at a much smaller and lower-cost form-factor than FMC, enabling the user to configure an FPGA development board with the right I/O for their application.
Driven by the SYZYGY carrier, the Zmod AWG can simultaneously generate two ±5V signals with 14 bits of resolution at a sample rate up to 100MS/s. Analog outputs can be connected to a circuit using SMA cables.
When coupled to a base board using SYZYGY expansion, like the Eclypse Z7 or Genesys ZU, the combination will serve as a powerful prototyping platform for instrumentation, high-speed control, and SDR . By utilizing these expansion capabilities, users can spend more time on the analytical and system-level aspects of the solution rather than having to focus on the component-level interactions of the devices.
Features
- Channels: 2
- Channel type: single-ended
- Resolution: 14-bit
- Absolute Resolution (amplitude ≤1.25V): 167μV
- Absolute Resolution (amplitude >1.25V): 665μV
- Sample rate (real time): 100MS/s
- Output impedance: 50Ω
- Analog bandwidth:
- 40 MHz+ @ 3dB, 20 MHz @ 0.5dB, 14 MHZ @ 0.1dB
- Slew rate (2V step): 180V/μs
What's Included
- Zmod AWG 1411
- Screws for securing the Zmod to compatible host board (4 M3x5mm)
- Digilent custom packaging with protective foam
Software
Digilent provides the Zmod Library along with both baremetal and PetaLinux software demos to support both the Zmod Scope and Zmod AWG. At the time of writing, only the Zmod AWG and Zmod Scope 1410-105 are supported. A hardware-only demo making use of the Eclypse's Zynq PL that supports all variants is available. Visit the Support Materials tab to access more information.
Zmod AWG 1411, Digilent tarafından üretilen bir 2-kanallı 14-bit arbitrary dalga şekil üreteci (AWG) modülüdür. Yüksek performanslı dijital-analog dönüştürücü (DAC) kullanarak geniş bir sinyal yelpazesi üretebilir ve elektronik devrelerin tasarım, test ve kalibrasyonunda yaygın olarak kullanılır.
- -2 Kanal: Aynı anda iki ayrı dalga şekli üretebilir.
- -14-bit Çözünürlük: Sinyali 16.384 farklı seviyede hassas bir şekilde kontrol edebilir.
- -100 MS/s Örneklem Hızı: Saniyede 100 milyon veri noktası üreterek hızlı değişen sinyalleri doğru bir şekilde yakalayabilir.
- -±5 V Çıkış Genişliği: -5 volt ile +5 volt aralığında geniş bir voltaj aralığı sunar.
- -40 MHz Analog Bant Genişliği: 40 MHz'e kadar frekanslı sinyaller üretebilir.
- -Slew Hızı: 180 V/μs: Hızlı dalga geçişleri için uygundur.
- -SMAna Bağlantıları: Kolay bağlantı için SMA konnektörleri kullanır.
- -USB 2.0 Bağlantısı: Bilgisayarınıza bağlanarak dalga şekillerini programlayabilir, kontrol edebilir ve verileri kaydedebilirsiniz.
- -Digilent Vivado Geliştirme Ortamı ile Uyumlu: FPGA tabanlı projelerde kolayca kullanılabilir.
Zmod AWG 1411 Uygulamarı:
- -Elektronik devrelerin test ve kalibrasyonu: Sinüs dalgaları, kare dalgaları, üçgen dalgaları, dikdörtgen dalgaları ve kullanıcı tanımlı dalga şekilleri üreterek farklı devrelerin performansını test edebilir ve hata ayıklayabilirsiniz.
- -Sensör simülasyonu: Sensörlerin çıkış davranışını taklit ederek prototip sistemlerin test edilmesini sağlar.
- -Otomatik test ekipmanı (ATE): Otomatik test sistemlerinde çeşitli sinyal türlerini üreterek cihazların test edilmesini kolaylaştırır.
- -Eğitim ve araştırma: Elektronik, haberleşme ve diğer mühendislik alanlarında öğrencilerin sinyal işleme ve dalga şekilleri ile ilgili konuları anlamasına yardımcı olur.
