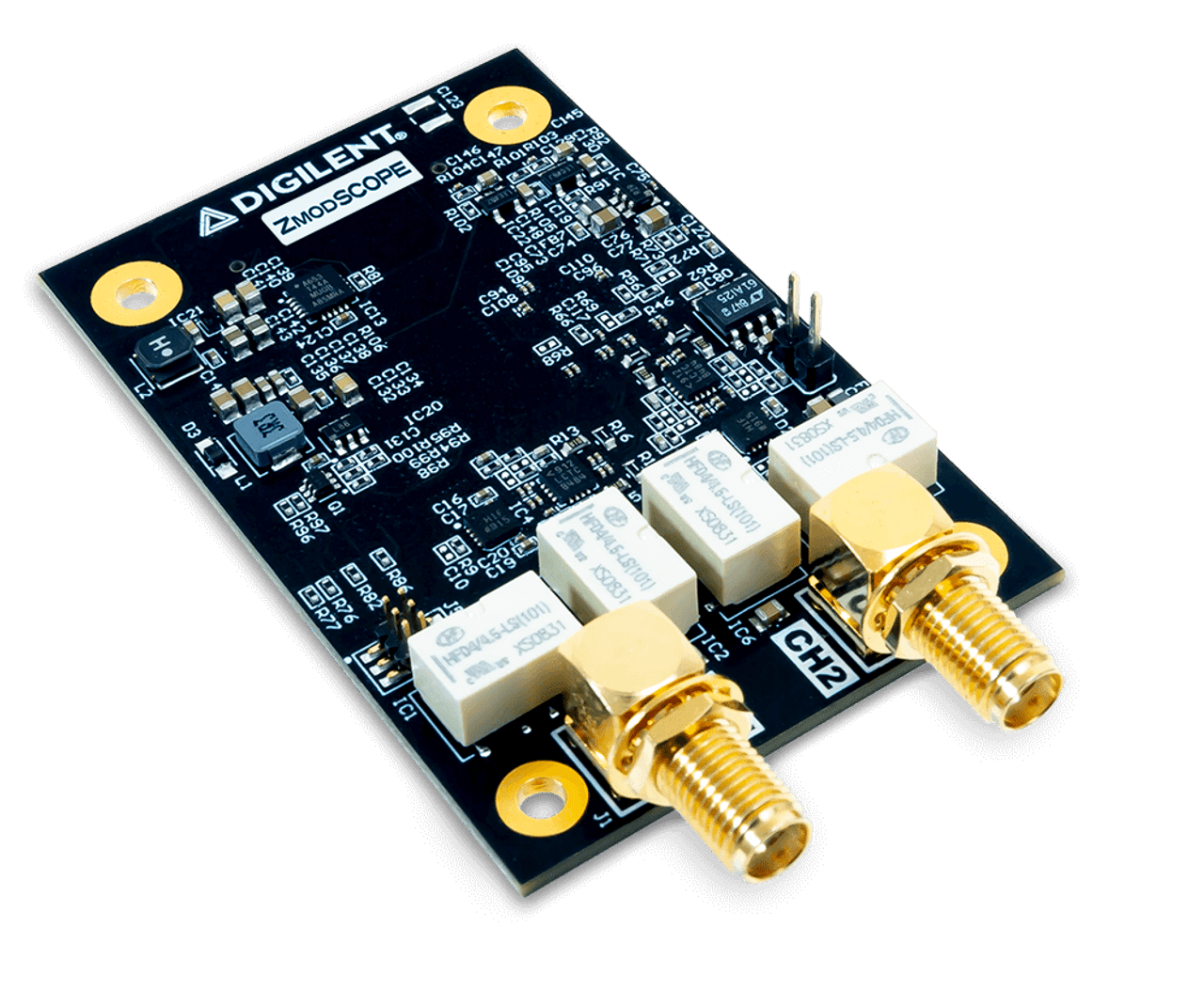

Zmod Scope 1410-105: 2-channel 14-bit Oscilloscope Module
Zmod Scope 1410-105: 2-channel 14-bit Oscilloscope Module
Zmod Scope 1410-105: 2 kanal 14 bit Osiloskop Modülü
Formerly known as the Zmod ADC 1410: SYZYGY-compatible Dual-channel 14-bit Analog-to-Digital Converter Module.
The Zmod Scope 1410 series is one of Digilent's first SYZYGY-compliant expansion modules. The SYZYGY standard offers a much higher speed/bandwidth digital interface than Pmods, but at a much smaller and lower-cost form-factor than FMC, enabling the user to configure an FPGA development board with the right I/O for their application.
Driven by the SYZYGY carrier, the Zmod Scope can simultaneously acquire two ±25V signals with 14 bits of resolution at a sample rate up to 105MS/s. Analog inputs can be connected to a circuit using SMA cables.
When coupled to a base board using SYZYGY expansion, like the Eclypse Z7 or Genesys ZU, the combination will serve as a powerful prototyping platform for instrumentation, high-speed control, and SDR . By utilizing these expansion capabilities, users can spend more time on the analytical and system-level aspects of the solution rather than having to focus on the component-level interactions of the devices.
Features
- Channels: 2
- Channel type: single-ended
- Resolution: 14-bit
- Input range: ±1V (High Gain) or ±25V (Low Gain)
- Absolute Resolution: 0.13mV (High Gain) or 3.21mV (Low Gain)
- Sample rate (real time): 105MS/s for 1410-105
- Input impedance: 1MΩ||18pF
- Analog bandwidth: [Specify the analog bandwidth]
- 1410-105: 70 MHz @ 3dB, 30MHz @ 0.5dB, 20 MHz @ 0.1 dB
- Input protected to: ±50V
What's Included
- Zmod Scope 1410-105
- Screws for securing the Zmod to compatible host board (4 M3x5mm)
- Digilent custom packaging with protective foam
Software
Digilent provides the Zmod Library along with both baremetal and PetaLinux software demos to support both the Zmod Scope and Zmod AWG. At the time of writing, only the Zmod AWG and Zmod Scope 1410-105 are supported. A hardware-only demo making use of the Eclypse's Zynq PL that supports all variants is available. Visit the Support Materials tab to access more information.
Zmod Scope 1410-105, Digilent tarafından üretilen bir dijital osiloskop modülüdür. Aşağıdaki özelliklere sahiptir:
- -2 kanal: Aynı anda iki ayrı sinyalin voltajını ölçebilir.
- -14-bit çözünürlük: Voltajı 16.384 farklı seviyede tespit edebilir, bu da yüksek sinyal gürültüsü oranında bile hassas ölçümler için uygundur.
- -70 MHz bant genişliği: 70 MHz'e kadar frekanslı sinyalleri görüntüleyebilir, bu da çoğu elektronik devre için yeterlidir.
- -105 MS/s örneklem hızı: Saniyede 105 milyon veri noktası toplayabilir, bu da hızlı değişim gösteren sinyalleri doğru bir şekilde yakalayabilmesini sağlar.
- -Tek uçlu ve çift uçlu girişler: Hem yalıtımsız hem de yalıtımlı sinyalleri ölçebilir.
- -Geniş giriş aralığı: ±1 V ve ±25 V aralığında voltajları ölçebilir.
- -USB 2.0 bağlantısı: Bilgisayarınıza bağlanarak sinyalleri görüntüleyebilir, analiz edebilir ve saklayabilirsiniz.
- -Digilent Vivado geliştirme ortamı ile uyumluluk: FPGA tabanlı projelerde kolayca kullanılabilir.
Zmod Scope 1410-105, genellikle elektronik devrelerin sinyal davranışını analiz etmek, hata ayıklamak ve performansı test etmek için kullanılır. Aşağıdaki gibi uygulamalarda kullanışlıdır:
- -Sinyal gürültü oranını ölçmek.
- -Frekans spektrumunu analiz etmek.
- -Dalga şekillerini görüntülemek ve zamanlamak.
- -Genel amaçlı test ve ölçüm.
- -FPGA tabanlı proje geliştirme.
