Zmod SDR: SYZYGY-compatible Analog-to-Digital Converter Module for Software-Defined Radio
Zmod SDR: SYZYGY-compatible
Analog-to-Digital Converter Module for Software-Defined Radio
Zmod SDR: Yazılım Tanımlı Radyo için SYZYGY uyumlu Analog-Dijital Dönüştürücü Modülü

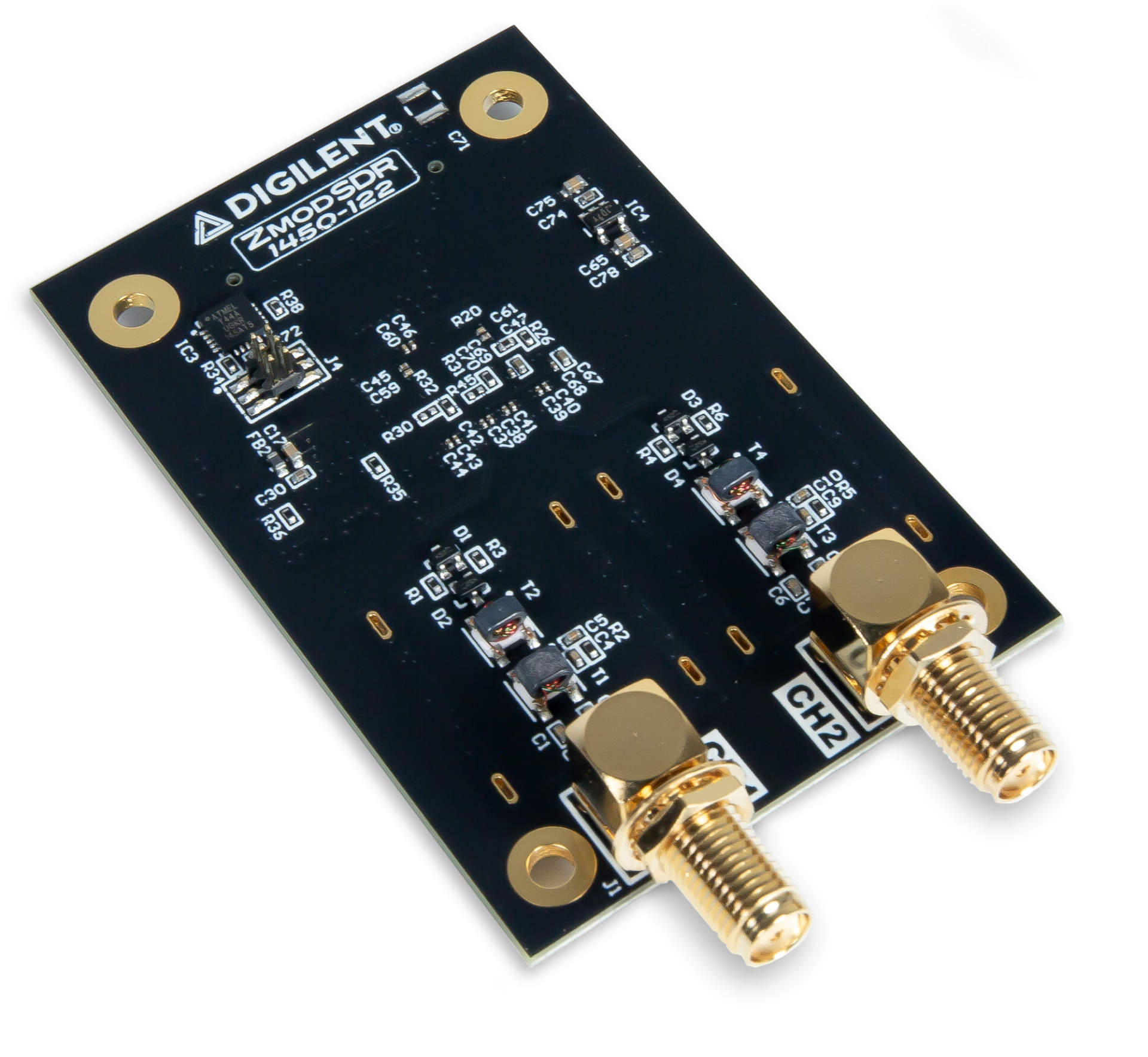

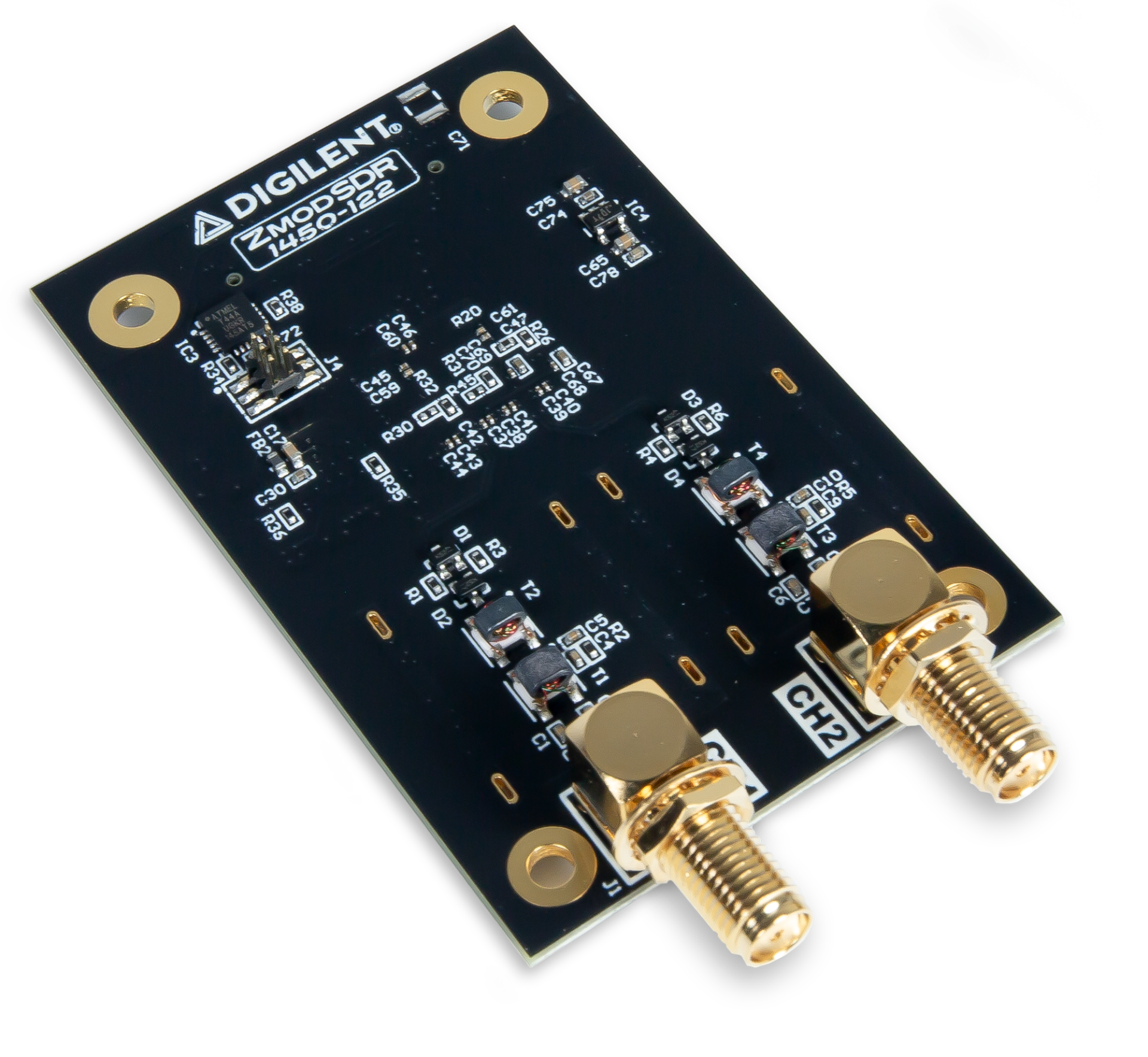

The Digilent Zmod SDR is a digitizer designed for software-defined radio and RF applications. It is a SYZYGY™-compatible pod containing a dual-channel ADC and the associated front end. The Zmod SDR is intended to be used with any SYZYGY™ compatible carrier board. It features a wide input bandwidth, allowing for under-sampling applications - capturing signals with frequencies much higher than the baseline 122.88 MS/s sample rate's associated Nyquist frequency. An on-board low-jitter clock generator and low-noise design provide the precision necessary to capture fast radio signals. When paired with an Eclypse Z7 host board, the Zmod is supported in GNU Radio, providing a convenient and familiar interface for SDR experts and researchers.
Guides and demos are available to help you get started quickly with the Zmod SDR. These can be found through the Support Materials tab.
Features
- Channels: 2
- Channel Type: Single-ended
- Resolution: 14-bit
- Input Range: ±1 V
- Absolute Resolution: 61 μV
- Sample Rate: 122.88 MS/s, max
- Input Impedance: 50 Ω @ 10 MHz
- Analog Bandwidth: 35 kHz - 470 MHz @ -12 dB, 100 kHz - 200 MHz @ -3 dB
- Reference Clock: Onboard or from SYZYGY host board
What's Included
- Zmod SDR
- Screws for securing the Zmod to compatible host board (4 M3x5mm)
- Digilent custom packaging with protective foam
Software
The Zmod SDR is supported by GNU Radio and Digilent's WaveForms software suite when paired with a Eclypse Z7 baseboard.
For custom user-designed applications using 7-series FPGA boards like the Eclypse Z7 and USB104 A7, Digilent provides an IP core for Vivado that automatically handles configuration and bringup of the Zmod and forwards acquired data to the rest of the user's design through an AXI stream interface.
Visit the Support Materials tab to access more information.
Zmod AWG 1411, Digilent tarafından üretilen bir 2-kanallı 14-bit arbitrary dalga şekil üreteci (AWG) modülüdür. Yüksek performanslı dijital-analog dönüştürücü (DAC) kullanarak geniş bir sinyal yelpazesi üretebilir ve elektronik devrelerin tasarım, test ve kalibrasyonunda yaygın olarak kullanılır.
- -2 Kanal: Aynı anda iki ayrı dalga şekli üretebilir.
- -14-bit Çözünürlük: Sinyali 16.384 farklı seviyede hassas bir şekilde kontrol edebilir.
- -100 MS/s Örneklem Hızı: Saniyede 100 milyon veri noktası üreterek hızlı değişen sinyalleri doğru bir şekilde yakalayabilir.
- -±5 V Çıkış Genişliği: -5 volt ile +5 volt aralığında geniş bir voltaj aralığı sunar.
- -40 MHz Analog Bant Genişliği: 40 MHz'e kadar frekanslı sinyaller üretebilir.
- -Slew Hızı: 180 V/μs: Hızlı dalga geçişleri için uygundur.
- -SMAna Bağlantıları: Kolay bağlantı için SMA konnektörleri kullanır.
- -USB 2.0 Bağlantısı: Bilgisayarınıza bağlanarak dalga şekillerini programlayabilir, kontrol edebilir ve verileri kaydedebilirsiniz.
- -Digilent Vivado Geliştirme Ortamı ile Uyumlu: FPGA tabanlı projelerde kolayca kullanılabilir.
Zmod AWG 1411 Uygulamarı:
- -Elektronik devrelerin test ve kalibrasyonu: Sinüs dalgaları, kare dalgaları, üçgen dalgaları, dikdörtgen dalgaları ve kullanıcı tanımlı dalga şekilleri üreterek farklı devrelerin performansını test edebilir ve hata ayıklayabilirsiniz.
- -Sensör simülasyonu: Sensörlerin çıkış davranışını taklit ederek prototip sistemlerin test edilmesini sağlar.
- -Otomatik test ekipmanı (ATE): Otomatik test sistemlerinde çeşitli sinyal türlerini üreterek cihazların test edilmesini kolaylaştırır.
- -Eğitim ve araştırma: Elektronik, haberleşme ve diğer mühendislik alanlarında öğrencilerin sinyal işleme ve dalga şekilleri ile ilgili konuları anlamasına yardımcı olur.
